通径

（DN）

液体流量范围

（m3/h）

输出频率范围

（Hz）

气体流量范围

（m3/h）

输出频率范围

（Hz）

15

1.2～6.2

90～900

5～25

265～2640

20

1.5～10

40～396

8～50

218～1982

25

1.6～16

32～325

10～70

172～1420

32

2～20

20～250

15～150

130～1350

40

2.5～25

13～130

22～220

115～1147

50

3.5～35

9～93

36～320

96～854

65

6～60

8～82

50～480

61～583

80

10～100

6～65

70～640

45～417

100

15～150

5～50

130～1100

43～367

125

25～250

5～47

200～1700

33～290

150

40～400

4～40

280～2240

27～221

200

80～800

3～33

580～4960

24～207

250

140～1400

3～26

970～8000

20～171

300

200～2000

2～22

1380～11000

17～136

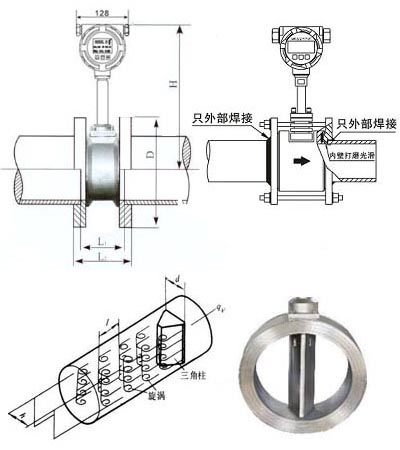

通径

（DN）

L

（mm）

H

（mm）

10

66

360

15

66

360

20

66

360

25

66

360

32

66

365

40

80

370

50

80

375

65

93

383

80

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

五、安装示意图

注意事项

图例

1.扩管的安装

对于小口径大流量，必须扩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D

2.缩管的安装

对于大口径小流量，必须缩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D

3.弯管的安装

如果流量计的前端有90°弯头或T型接头，要保证流量计的前直管段≥15D，后直管段≥5D

4.同一平面两个弯管的安装

如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥20D，后直管段≥5D

5.不同平面两个弯管的安装

如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥25D，后直管段≥5D

6.调节阀的安装

如果流量计前后需要安装调节阀，要保证流量计的前直管段≥25D，后直管段≥5D

l六、产品选型表

RL-LUGB

涡街流量计

口径

（mm）

10

DN10~DN50  (法兰式、卡箍式、螺纹式、对夹式）

50

DN50~DN150  (对夹式、法兰式）

100

DN100~DN300（法兰式、对夹式）

300

DN300以上为插入式

安装方式

B

对夹式

L

法兰连接式

C

插入式

补偿方式

无

无补偿

BC

温度压力补偿

W

单温度补偿

Y

单压力补偿

测量介质

Y

液体

Q

气体

Z

蒸汽

温度范围

T1

常温型（120℃以下）

T2

高温型（250℃以下）

压力等级

P1

常压～1.6MPa

P2

2.5MPa

P3

4.0MPa

本体材质

A

碳钢

B

304不锈钢

C

316不锈钢

供电方式

D

两线制DC24V  4～20mA

H

两线制DC24V  4～20mA+HART协议

C

电池供电

附加选项

R

RS485 MODBUS通讯协议

M

脉冲输出

B

防爆（ExII CT6）
