温压补偿涡街流量计

产品名称:温压补偿涡街流量计

产品报价:

产品特点: 一、产品概述 温压补偿涡街流量计是利用液体振动原理而开发的一种新型流量计,**应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件,可靠性强、···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

温压补偿涡街流量计的详细资料:

一、产品概述
温压补偿涡街流量计是利用液体振动原理而开发的一种新型流量计,**应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与PLC控制系统连接国1所示。

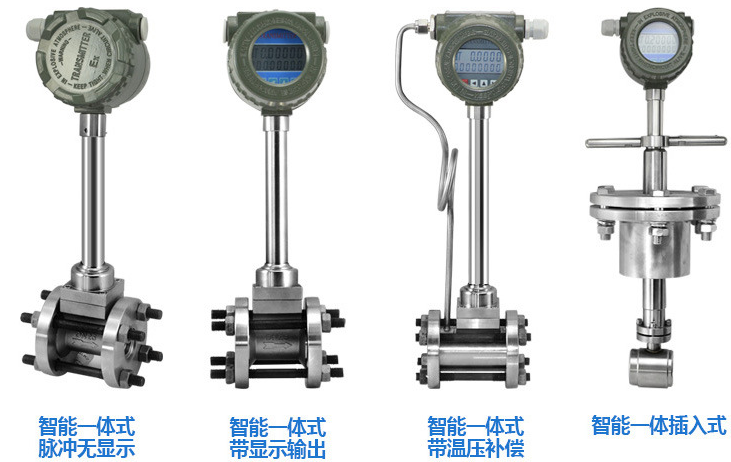

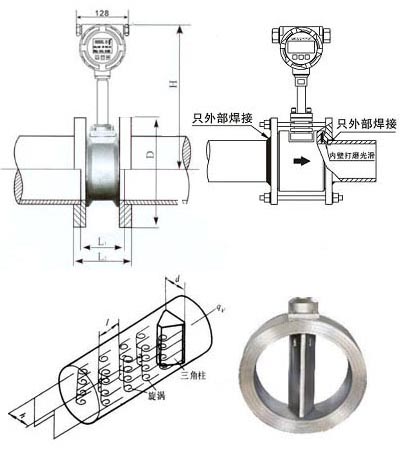

图1

二、主要特点
1、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠 。
2、安装简单,维护十分方便。
3、检测传感器不直接接触被测介质,性能稳定,寿命长。
4、输出是与流量成正比的脉冲信号,无零点飘移,精度高。
5、测量范围宽,量程比可达1:10。
6、压力损失较小,运行费用低,更具节能意义。
7、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。
8、应用范围广,蒸汽(饱和蒸蒸汽),气体(空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气)、蒸汽、液体和水等)、液体(水、高温水、油、食品液、化学液等)、液体,气体的流量均可测量。

三、流量范围表

表1、液体与气体(单位:m3/h)

通径

(DN)

液体流量范围

(m3/h)

输出频率范围

(Hz)

气体流量范围

(m3/h)

输出频率范围

(Hz)

15

1.2~6.2

90~900

5~25

265~2640

20

1.5~10

40~396

8~50

218~1982

25

1.6~16

32~325

10~70

172~1420

32

2~20

20~250

15~150

130~1350

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6~60

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

25~250

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

140~1400

3~26

970~8000

20~171

300

200~2000

2~22

1380~11000

17~136


四、外形尺寸图

通径

(DN)

L

(mm)

H

(mm)



10

66

360

15

66

360

20

66

360

25

66

360

32

66

365

40

80

370

50

80

375

65

93

383

80

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

五、安装示意图

注意事项

图例

1.扩管的安装

对于小口径大流量,必须扩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



2.缩管的安装

对于大口径小流量,必须缩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



3.弯管的安装

如果流量计的前端有90°弯头或T型接头,要保证流量计的前直管段≥15D,后直管段≥5D



4.同一平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥20D,后直管段≥5D



5.不同平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥25D,后直管段≥5D



6.调节阀的安装

如果流量计前后需要安装调节阀,要保证流量计的前直管段≥25D,后直管段≥5D

l六、产品选型

RL-LUGB

涡街流量计

口径

(mm)

10

DN10~DN50  (法兰式、卡箍式、螺纹式、对夹式)

50

DN50~DN150  (对夹式、法兰式)

100

DN100~DN300(法兰式、对夹式)

300

DN300以上为插入式

安装方式

B

对夹式

L

法兰连接式

C

插入式

补偿方式

无补偿

BC

温度压力补偿

W

单温度补偿

Y

单压力补偿

测量介质

Y

液体

Q

气体

Z

蒸汽

温度范围

T1

常温型(120℃以下)

T2

高温型(250℃以下)

压力等级

P1

常压~1.6MPa

P2

2.5MPa

P3

4.0MPa

本体材质

A

碳钢

B

304不锈钢

C

316不锈钢

供电方式

D

两线制DC24V  4~20mA

H

两线制DC24V  4~20mA+HART协议

C

电池供电

附加选项

R

RS485 MODBUS通讯协议

M

脉冲输出

B

防爆(ExII CT6)


七、技术指标
1、测量介质:液体、气体、饱和蒸汽、过热蒸汽。
2、精度等级:液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5%。
3、工作压力:1.6MPa,2.5MPa,4.0MPa,6.4MPa。
4、介质温度:普通型-40~150℃ 中温型-40~250℃ 高温型-40~350℃。
5、输出信号:三线电压脉冲,低电平0~1V,高电平 > 4V,占空比50%; 二线制标准电流4~20mA;三线制标准电流0~10mA。
6、工作环境:-35℃~+60℃,湿度≤95%RH。
7、工作电源:DC12V;DC24V。
8、壳体材料:碳钢、不锈钢。
9、防爆类型:本安型 ExibIICT6。

八、安装技巧
1、上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05D。
2、仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
3、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,
4、仪表在在管道上可以水平、垂直或倾斜安装。
5、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动。
