工作原理
在线密度计工作原理是根据重力和浮力平衡的原理制作而成,无论放在什么液体中,密度计的重力G不变，漂浮在液上时，浮力F等于重力G，也就是密度计受到的浮力F也不变。当密度计沉入的液体的密度越大，由阿基米德原理F=ρgv可知，浮力F、g不变，液体密度ρ越大，物体排开液体的体积V越小，也就是说密度计浸入液面下的体积越少，瑞凌在线密度计为二线制密度变送器，主要用于工业过程控制，在线密度计根据浓度与密度的大小产生相应的4-20mA信号，可通过数字通信进行远程校准与监测。
特点
1、 在线密度计适用于流动或静止液体， 适合于管道和罐体安装。
2、 采用一体化结构的两线制变送器，无活动部件，维护简单。
3、 连续在线测量液体密度和温度，无过程中断.可直接用于生产过程控制。
4、 数字化通讯提供远程监测
5、 温度和密度两参数可同时显示，便于进行行业标密换算。
6、 密度计有几种不同的触液材质。（316L、钛、HC、HB、胆膜片）
7、 安装方便，插入液体就可显示读数。
8、 采用4-20MA、Hart通讯
9、 在线密度计校准无需标准参考源、无需实验室校准、无过程中断。
10、本质安全型可用于危险现场. 卫生型可安装于食品生产现场。
技术参数
1、输出：4-20mA电流输出，叠加数字信号（HART协议）
2、精度：0.001g/cm3
3、密度量程：0-2g/cm3 ；0-3g/cm3
4、仪表电源：16-30VDC供电，推荐使用24VDC
5、分 辨 率：0.001g/cm3
6、温度量程：0-100℃ （可选）
7、环境温度：-10～80℃（可选）
8、湿度范围：0-90%
9、阻尼调整：0-16秒；0-32秒
安装须知
1、在线密度计的原理是建立在静压基础上的双法兰差压法。由于所测液体有时并不是静止的，它在不断地循环和搅动。因此用静压原理测试密度的装置就必须克服这些影响。在不适合直接测量的地方要增加附助测试罐，让密度计工作在流速和波动很小的地方，以保证密度计读数的稳定。
2、具体安装图由工程现场技术人员根据所购设备的尺寸自己设计决定。
3、对于流动液体或震动较大的液体测试时要加装附助测量罐，目的是使测量读数稳定。现场操作员在调节测量罐内液体流速时要兼顾动态与读数稳定性两种要求。
4、现场安装密度计时必须要保证两只压力中继器在同一垂直面上,否则会产生计量误差。
5、现场被测液体必须保持没过两个测量膜片。
6、在线密度计理论上可以根据不同的介质测量出浓度，同一种介质不能同步显示密度、浓度。请使用方根据现场情况自行换算出浓度结果。
正确安装
1、密度计需空罐安装。安装时，先将与绿色软管相连的探头装入罐体的上部，将与红色软管相连的探头装入罐体的下部。需保证两探头竖直安装（与水平面垂直）。
2、将表头部分通过**支架安装，安装时需注意保证表头与水平面垂直，且表头所处水平位置必须高于罐体侧面上部探头所处水平位置。

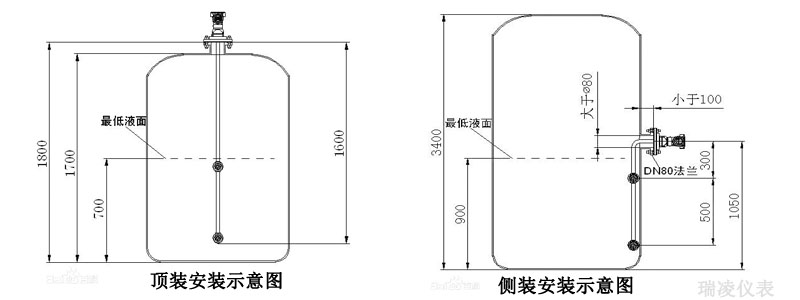

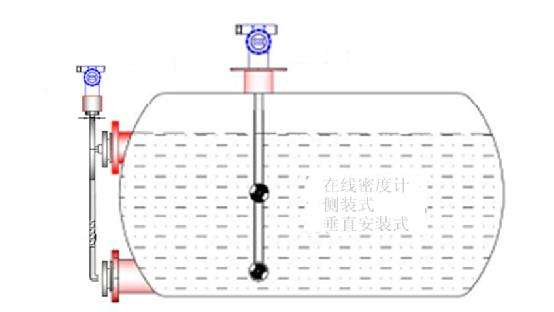

安装示意图
接线方式
1、信号端子设置在电气盒的一个独立舱内。在接线时，可拧下接线侧的表盖。如图连接电源线（信号是附加在电源线上的）。信号线不要与其它电源线一起穿金属管或同放在一线槽中，也不要在强电设备附近通过。
2、接完线后应拧紧表盖以保证与密封O型圈紧密接触，如不拧紧，湿气会进入电气盒内，影响电路正常工作。
3、密度计外壳接地。因为变送器通过电容耦合接地，所以检查绝缘电阻时，电路检查应采用不大于45V的电压，密度计的*大输出电流不超过30mA.DC。

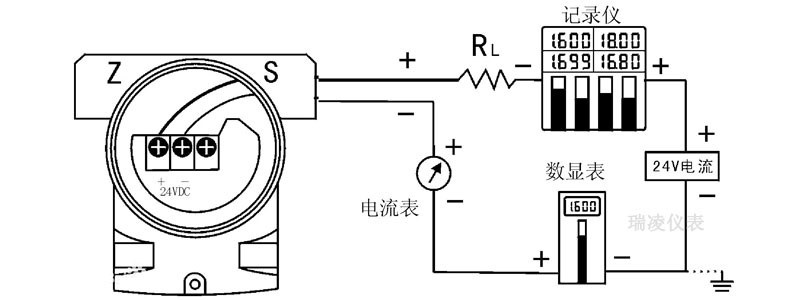

接线示意图
正确调试
在线密度计在出厂前已进行零点调整和常温标定。正确安装后空管加电，表头应显示密度值为零，单位是G/CM(克每立方厘米)。如果安装时垂直度不够，或本地重力加速度与标定地重力加速度相差较大，还需要进行零点量程调整。
1、零点校准

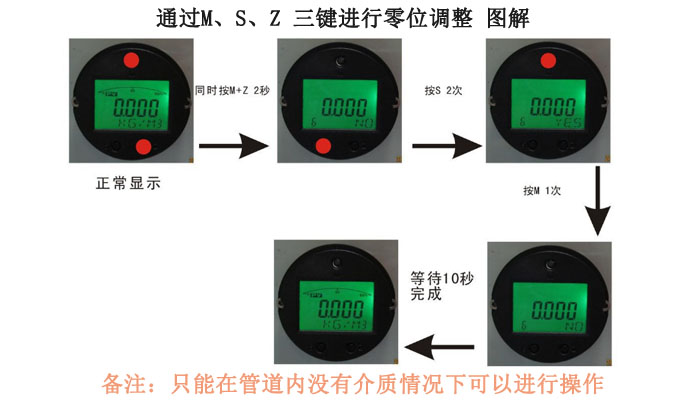

一、当密度计的测量范围为0-1g/cm时,零位校准可按零位调整示图进行操作.但要确保仪表上的水平仪的气泡是在红圈中央, 管内没有介质
二、当密度计的测量范围为1-2g/cm时,零位可按零位调整示图进行操作.但要确保仪表上的水平仪的气泡是在红圈中央, 管内必须充满密度为1g/cm的纯净水.
2、量程调整
在管道中充满与量程相应的标准液体，管道在加热过程中，显示密度值会有所变化，是因为整个密度计系统各部分温度不一致造成。待系统各部分温度稳定后进行录入.(由于该操作较复杂, 如操不当可能会直接影响仪表的使用，如必须调整请致电生产厂家)
维护保养
1、密度计使用过程中应注意防震、防水、防腐，保证电气堵头拧紧密封，如有腐蚀性液体或气体喷溅密度计，应对密度计外壳加装保护措施。
2、对于粘性或结晶介质，当管道或罐体排空的时候，需要将密度计感压膜片及时进行冲洗，以免介质粘附在膜片上，造成下次运行时测量不准。膜片冲洗可管道内泵入冲洗水，或取下密度计上下两个堵头，用水管对着冲洗孔清洗。
故障排除
在故障情况下，下述步骤可帮助找出问题原因。同时可帮助决定是否需要拆下来修理。这些资料帮助诊断和修理几大基本故障症状，对每种症状，先处理*容易检查的条件，如无法排除请同本公司客服中心联系。
1、无显示
检查电源是否接好；
检查回路是否短路；
电源正负极是否接反。
2、偏差变大
检查膜片侧是否有沉积物结晶 ；如果有沉积物或结晶，通过冲洗孔冲掉，如不能冲掉，将冲洗环拆下再清洗，清洗时注意不要损坏膜片。
3、输出不稳定
检查温度传感器接线是否正常；
检机周围是否有变频器或大功率发动机，采取必要隔离措施；
流体速度是否波动太大，待流体稳定后再测量；
检查管道中流体是否满管及是否夹有气体；
检查管道是否有强列振动；
检查阻尼值是否设得太小，适当调整阻尼可增加稳定性(用手操器调节阻尼参数)
