电磁流量计在南京水厂安装示意图及注意事项
应广大网友请求瑞凌仪表专门发布一些各大水厂的现场安装示意图。其中有南京水厂安装示意图、太原水厂安装示意图等,希望这些安装图片能给你带来一点帮助。本环节我们重点聊聊电磁流量计在南京水厂安装示意图及注意事项。

二张安装示意图:

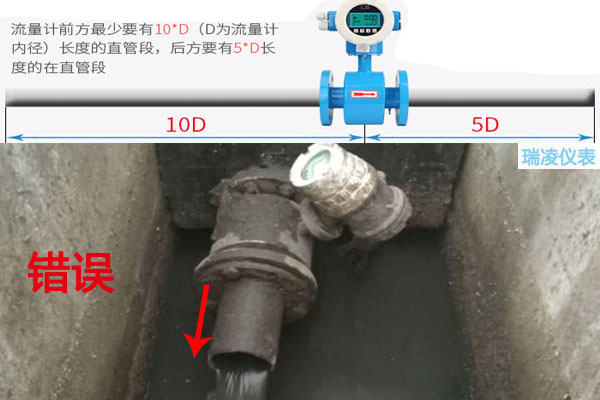

电磁流量计在南京水厂安装示意图及注意事项
图《1》
电磁流量计在南京水厂安装示意图及注意事项
图《2》



注意事项:
1、流量计应安装在水平管道较低处和垂直向上处,避免安装在管道的高点和垂直向下处。
2、对直管段的要求:入口/出口直管段:入口应≥10×DN;出口应≥5×DN
3、为了方便检测流量计,*好为流量计安装旁通道。
4、对接地点要求:为了使仪表可靠的工作,提高测量精度,不受外界强电磁场势的干扰/传感器应有良好的接地,接地电阻小于10欧姆.
