前几个章节我们大量介绍了电磁流量计安装结构图、安装规范要求、安装尺寸图等，感觉大家似呼对电磁流量计安装都懂，就那么回事把电磁流量计放在管道中间某个位置然后用螺栓拧死就OK了，其实非也！如果人人会安装，那为什么有的厂家非要找有资质施工队来安装呢，答案就在这里，今天们我不讲万变不离其中的电磁流量计安装结构图、安装规范要求、安装尺寸图呀。那讲什么呢？那我们就打破常归用四张错误安装示意图来警示大家！在以后的安装过程一定要按正确规范要求去安装。
来！请随我接着往下看！还是那句话不看勿装！
案例一：流量计上下波动大
现场显示屏流量从50.83m3/h～68.30m3/h上下波动比较大

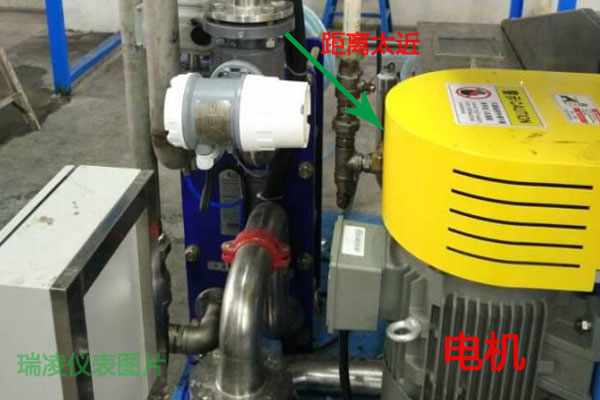

错误安装示意图《1》
案例分析：
通过图片明显看到电磁流量计紧靠着电机，电机和电磁流量计虽然原理不一样，但它们都是用的是线圈。电机的磁场属于强磁场，它们靠一起说白了就一对冤家。所以造成顺时流量、累积流量波动性比较大。
解决方案：
远离电机，按照直管段距离要求至少要5倍以上，这样才能保证流量计正常显示。
案例二：流量数值波动较大
显示屏数字会上下不规则的跳动，流量有时大，有时小。
错误安装示意图《2》
案例分析：
通过图片明显看到电磁流量计紧靠着阀们，而且它们的距离太近了，这样产生的后果管道内有气泡、不满管会导致流量数值有波动。
解决方案：
远离阀们，按照直管段距离要求至少要5倍以上，这样才能保证管道是满管。
案例三：流量不准确
出水口流量明显小于1/2，正常计量要满管，否则计量不准确。

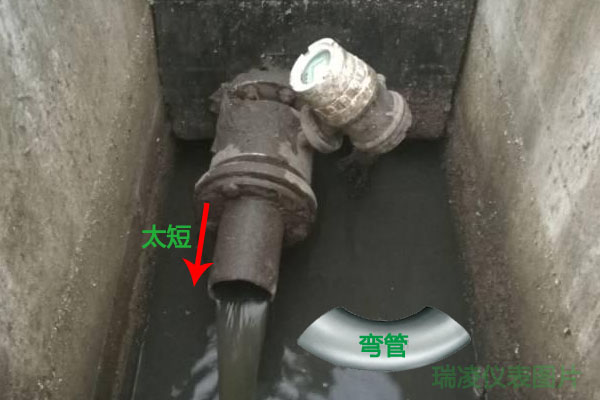

错误安装示意图《3》
案例分析：
通过图片明显看到这个介质是半管。还会出现空管报警，所谓空管报警就是管道内没有液体通过或者是小流量
解决方案：
在管道后面加一节管子，如果没有位置已安装好，*好的办法是加装一节弯管。弯管的出水口头朝上，这样就能保证是满管。
案例四：电磁流量计无显示
电磁流量计如果是普通型，你非要改装成潜水型，那就变成进水型流量计了，电遇水肯定不显示了。

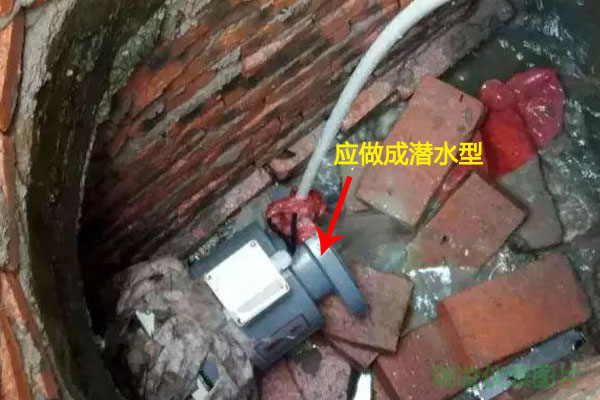

错误安装示意图《4》
案例分析：
普通型与潜水型它们的结构用途、做工是极不相同的，图片显示的明显就是普通型的（IP65)，这样导致的结果是整个传感器进水。液晶显示屏无显示
解决方案：
做成潜水型的，防护等级要达到IP68，这样才符合安装要求。
