差压变送器在油库中的设计原理及应用
1、差压变送器在油库中使用现状

在目前的油库油罐液位的测量设计中,比较流行的是采用磁翻板液位计。而磁翻板液位计虽然精度高但成本也高,而它们安装、维护比较麻烦。差压式液位计,在锅炉汽包等密闭容器中应用**,但测量结果并非真正液位,因此在油罐液位测量的设计鲜有应用。

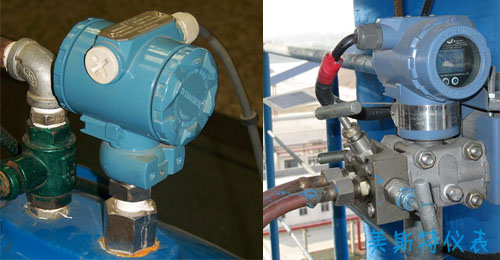

其实油库油罐的精确液位,并不十分重要,用户实际要了解的并不是液位,而是通过测量液位来了解油罐中油品的实际数量(即吨数),从而防止满溢。由此分析采用差压法来测液位(实际为吨数)也不失为一个好的选择。因为目前差压变送器的应用十分成熟,差压变送器系列性价比极高图1,建议着重考虑。


图1


2、差压变送器设计原理

顾名思义差压式液位计所测量的结果是压力差,即△ P= ρ g△ h。而由于油罐往往是圆柱形,其截面圆的面积S是不变的,那么,重量G=△ P· S=ρ g △ h· S,S不变,G与△ P 成正比关系。

3、差压变送器实际应用(案例)

在江苏新世纪油库项目,小编将此思路应用到实际设计中。

设计条件: 2000m3油罐,直径d=14.5m,高度h=14m。

一次表:选用江苏瑞凌仪表公司的法兰式隔爆差压变送器,选用法兰式是防止罐底脏物沉淀而堵塞引压管,变送器量程0~140kPa。
二次表:选用WP系列智能光柱显示报警仪,**信号输入,可任意改变量程,用光柱显示液位,用数字显示油品的吨数。

在油罐顶部,设计一套液位报警装置,防止油品满溢,作为双保险。在应用中由于测量值直接为吨数,故油罐不论贮存何种油品,二次表显示的值是油罐内油品的吨数,避免了需要测定密度进行换算的麻烦。

一般情况油品出入库往往是采用泵输送经过椭圆齿轮流量计计量,由于流量计的精度有限,*高也只有0.2级,还需测密度计算,其结果往往有些出入,从而造成计量纠纷。现在因为油罐测量的结果为吨数,而且精度可达到0.2级甚至0.1级,因此,与容积式流量计相比,计量结果更准确。虽然在小数量的油品出入库时,由于分辨率的原因,测量的结果**误差较大,但在大数量的油品出入库时,其较高的精度和较小的相对误差,是其它计量手段所无法比拟的,特别适合月度、季度、年度的盘存。

实践应用证明其主要优点有:①安装维护简单方便;  ② 读数直观直接明确,可直接读出油品的库存量;③免除了密度的测定和换算。

4、差压变送器应用注意问题

(1)设计和安装时应考虑油罐底部的取压开孔尽可能放低,以消除温度变化而造成的误差,必要时引入温度补偿。
(2)在油罐的罐体水平截面不等的情况下(如上小下大),要考虑补偿措施。如二次表选用WP-H80系列液位-容量控制仪。
(3)为达到一定精度,如油罐顶部装有呼吸阀时,必须采用差压变送器而不能采用压力变送器。对敞口油罐或精度要求不高时,可直接采用压力变送器以方便安装。
(4)二次表尽量采用智能表,可方便改变量程,实现温度补偿等。
(5)安装时差压变送器的负压室要安装集水器,并要经常排污,以免积水影响准确度。
