储罐用户谈磁翻板液位计安装技巧(附图)
磁翻板液位计是测各种塔、罐、槽、球型容器和锅炉内部介质的液位,一个好的液位计离不开安装,那么一台磁翻板液位计真的好安装吗?今天我们由储罐用户谈谈他们安装磁翻板液位计过程的一些实战技巧.

1、安装内部原理

磁翻板液位计是按照原化工部颁布的磁性液位计标准HG/T21584-95生产的液位产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。它的原理结构是磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的**磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

2、安装前必须要做的事

一、确认储罐的介质是不是有腐蚀性,比如介质是硝酸,必须要做成衬防腐型磁翻板液位计。
二、有些储罐用户把所有的储罐液位显示全部集中控制室显示,些时要做成远型磁翻板液位计。
三、不同的用户安装需求点不一样,要站在用户角度去思考,是用顶装磁翻板液位计,还是用侧装磁翻板液位计。
四、查看储罐压力,如果压力过大应做成高压型磁翻板液位计。

3、储罐用户浅谈安装技巧

安装过程中总会出现这样那样的小问题,看看储罐用户是如何化解的

1、磁翻板液位计安装必须垂直,以保证浮球组件在主体管内能上下运动自如,此时可以拿个水平仪帮助安装。
2、在容器与液位计之间装截止阀,以便清洗和检修液位计时切断物料。
3、磁翻板液位计主体管周围不容许有导磁体靠近,否则直接影响液位计正常工作。
4、液位计安装完毕后,需要磁钢进行校正,对翻柱导引一次零位以下显示红色,零位以上显示白色图1所示。
5、磁翻板液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质呆着浮球组件急速上升,而造成翻柱翻转失灵和乱翻。(若发生此现象待液面平稳后可用磁钢重新校正)
6、因运输过程中为了不让浮子组件损坏,出厂前将浮子取出液位计测量管外。待液位计安装完毕,打开底部排污法兰,再将浮子重新装入管内,注意浮子重的一头朝上,不能倒装,如果怕出错可以在安装之前用一小块磁块吸一下,有磁性一端朝上。

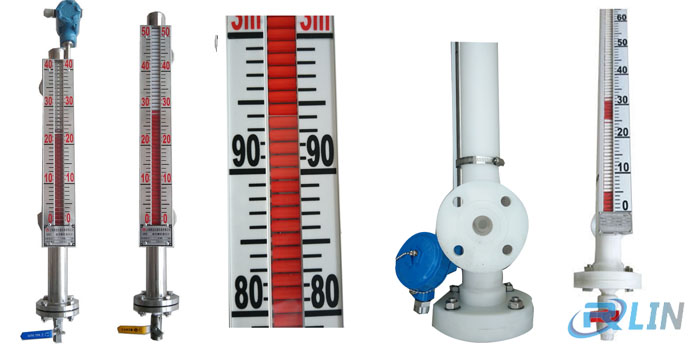

图1


4、储罐用户谈安装禁忌

安装的前提首先是要确保在安装过程之中要做好防护措施,不能随意施工,安装**线的储罐用户是*有发言权的,由他们建言安装过程中一些禁忌

一、安全帽
进入厂区首先想到是安全,不但对自已要安全,对厂家也要负责任,这是**起码施工常识。

二、不能带电操作
好多厂家的储罐都是易燃易爆的介质,发生一点火光,都是灾难的损失,所以施工之前这些储罐是不是在作业当中,如果是先把储罐当中的罐料处理完方可施工。

三、做好防爆措施
磁翻板液位计在安装过程要注意防爆的章程,不能随意野蛮安装,特别是布线的时候,一定要穿防爆软管,控制箱也要做防爆的,防爆的目的是预防。

磁翻板液位计安装,不紧要有精湛的技艺,还要有相关理论知识,要学会安装技巧的多元化,只有合理科学的安装,才能保证磁翻板液位计持久的高效运行。
