用户分享孔板流量计安装技巧(附图)
大家都知道孔板流量计与差压变送器、温度变送器、压力变送器是一对组合,它们主要是测量管道内的气体、蒸汽、液体及天然气的流量,多数人只知道孔板流量计怎样选型、怎样算流量、怎样计算公式,其实一个高精度、品质好的孔板流量计同样也离不开安装,质量是前提,安装是保障,可以看的出安装的重要性,今天反其道我们让用户来分享孔板流量计的一些安装技巧。

安装技巧

孔板流量计在安装初始阶段的一些注意事项:

一、对管道要求
(1)节流件前后的直管段必需是直的,不得有肉眼可见的弯曲图1所示。
(2)装置节流件用得直管段应该是润滑的,如不润滑,流量系数应乘以粗糙度修正稀疏。

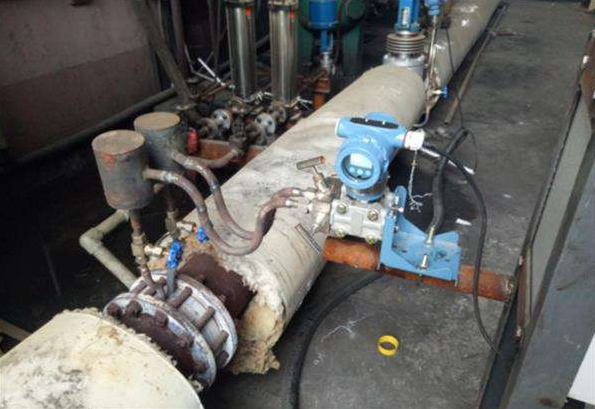

图1

二、直管段必需是圆的,而且对节流件前2D范围,其圆度要求其甚为严厉,并且有一定的圆度目标。详细权衡办法:
(A)节流件前OD,D/2,D,2D4个垂直管截面上,以大至相等的角间隔至多辨别测量4个管道内径单测值,取均匀值D。恣意内径单测量值与均匀值之差不得超越±0。3%
(B)在节流件后,在OD和2D地位用上述办法测得8个内径单测值,恣意单测值与D比拟,其*大偏向不得超越±2%

节流件下游侧部分阻力件方式和*小直管段长度L的要求
1、上图只对规范节流安装而言,对特殊节流安装可供参考。
2、列数系为管内径D的倍数。
3、上表括号外的数字为“附加**极限误差为零”的数值,括号内的数字为“附加**极限误差为±0.5%”的数值。即直管段长度中有一个采用括号内的数值时,流量测量的极限**误差τQ/Q。应再算术相加0.5%亦即(τQ/Q+0.5)%
4、若实践直管段长度大于括号内数值,而小于括号外的数值时,需按“附加极限**误差为0.5%”处置。

三、节流安装对管段长度的要求
(1)直流件装置在管道中,其前端面必需与管道轴线垂直,允许的*大不垂直度不得超越±1°。
(2)节流件装置在管道中后,其开孔必需与管道同心,其允许的*大不同心度ε不得超越下列公式计算后果:ε≤0.015D(1/β-1)。
(3)一切垫片不能用太厚的资料,*好不超越0.5mm,垫片不能突出管壁内否则能够惹起很大的测量误差。
(4)但凡调理流量用的阀门,应装在节流件后*小值管段长度以外。
(5)节流安装在工艺管道上的装置,必需在管道清洗吹扫后停止。
(6)在程度或倾斜管道装置的节流安装的取压方式。

以上就是让用户来分享孔板流量计的安装技巧,这样做的目点就是让用户来现身说法,谈谈他们安装的一些感受,这样再结合理论安装,就可以让安装显的不再那么难,想要学习孔板流量计安装技巧可以参考以上的安装步骤哦。
