YMF-100F隔膜式耐震压力表的安装注意事项
一、简介:
YMF-100F系列隔膜耐震压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固,温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入隔膜耐震压力表和防止沉淀物积累且易清洗的场合。

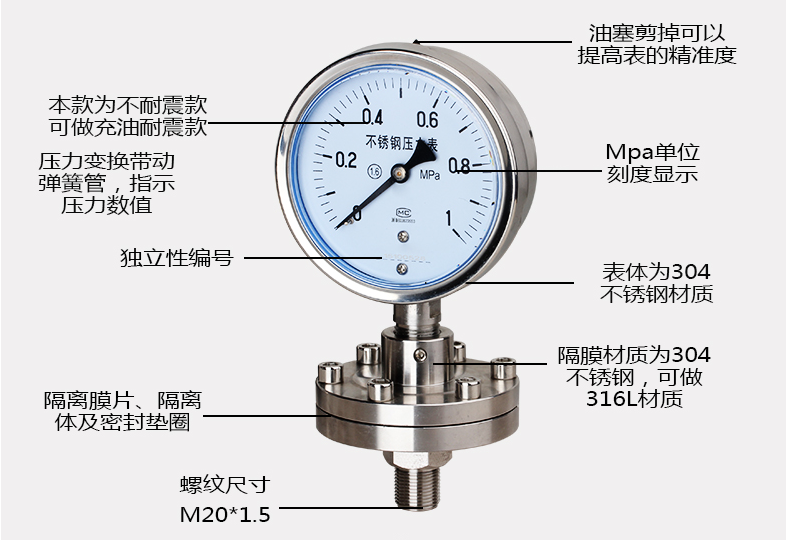

YMF-100F耐震隔膜压力表

二、隔膜式耐震压力表安装注意事项

1.取压口的位置选择
(1)避免处于管路弯曲、分叉及流束形成涡流的区域。
(2)当管路中有突出物体(如测温元件)时,取压口应取在其前面。
(3)当必须在调节阀门附近取压时,若取压口在其前,则与阀门距离应不小于2倍管径;若取压口在其后,则与阀门距离应不小于3倍管径。
(4)对于宽广容器,取压口应处于流体流动平稳和无涡流的区域。总之,在工艺流程上确定的取压口位置应能保证测得所要选取的工艺参数。
2.连接导管的铺设
 连接导管的水平段应有一定的斜度,以利于排除冷凝液体或气体。当被测介质为气体时,导管应向取压口方向低倾;当被测介质为液体时,导管则应向测压仪表方向倾斜;当被测参数为较小的差压值时,倾斜度可再稍大一点。此外,如导管在上下拐弯处,则应根据导管中的介质情况,在zui低点安置排泄冷凝液体装置或在zui高处安置排气装置,以保证在相当长的时间内不致因在导管中积存冷凝液体或气体而影响测量的准确度。冷凝液体或气体要定期排放。

三、YMF-100F耐震隔膜压力表在下列情况使用时应加附加装置,但不应产生附加误差,否则应考虑修正

(1)为了保证耐震隔膜压力表不受被测介质侵蚀或粘度太大、结晶的影响,应加装隔离装置;
(2)为了保证耐震隔膜压力表不受被测介质的急剧变化或脉动压力的影响,加装缓冲器。尤其在压力剧增和压力陡降,zui容易使耐震隔膜压力表损坏报废,甚至弹簧管崩裂,发生泄漏现象;
(3)为了保证耐震隔膜压力表不受振动的影响,压力仪表应加装减振装置及固定装置;
(4)为了保证耐震隔膜压力表不受被测介质高温的影响,应加装充满液体的弯管装置;
(5)专用的特殊仪表,严禁他用,也严禁在没有特殊可靠的装置上进行测量,更严禁用一般的压力表作特殊介质的压力测量;
(6)对于新购置的耐震隔膜压力表,在安装使用之前,一定要进行计量检定,以防耐震隔膜压力表运输途中震动、损坏或其它因素破坏准确度。

YMF-100F隔膜耐震压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。瑞凌仪表是YMF-100F隔膜耐震压力厂家欢迎来厂考查!
