电磁流量计安装距离要求及安装位置选择注意点
电磁流量计的安装要求是一定要安装在管路的*低点或者管路的垂直段,但是一定是在满管的情况下,对直管段要求是前10D后5D,这样才能保证流量计的使用和对精度的要求。
电磁流量计安装距离要求及安装位置选择注意点
安装位置选择注意点:
1、尽量避开铁性物体及具有强电磁场的设备(如大变送器、发电机)。
2、流量计应安装在水泵后端处,决不能在抽吸侧安装,阀门应安装在流量计下游侧。
3、应尽量安装在干燥通风处,避免日晒雨淋。避免环境温度高于60摄氏度和相对于湿度大于95%。
4、选择安装便于维修,活动方便的地方。

安装方案建议:
1、建议把
电磁流量计安装在管道的出水口(就是上游)这样始终能保持满管

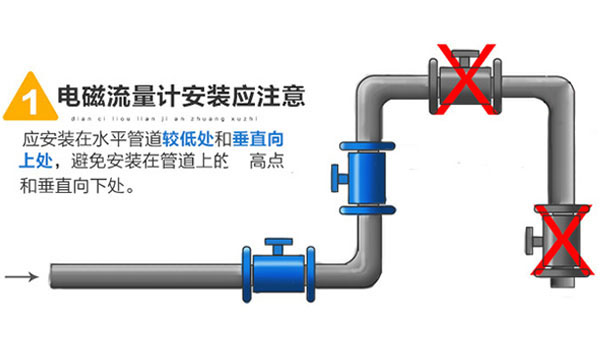

2、流量计应安装在水平管道较低处和垂直向上处,避免安装在管道的高点和垂直向下处。
3、对直管段的要求:入口/出口直管段:入口应≥10×DN;出口应≥5×DN
4、为了方便检测流量计,*好为流量计安装旁通道。
5、对接地点要求:为了使仪表可靠的工作,提高测量精度,不受外界强电磁场的干扰/传感器应有良好的接地,接地电阻小于10欧姆。

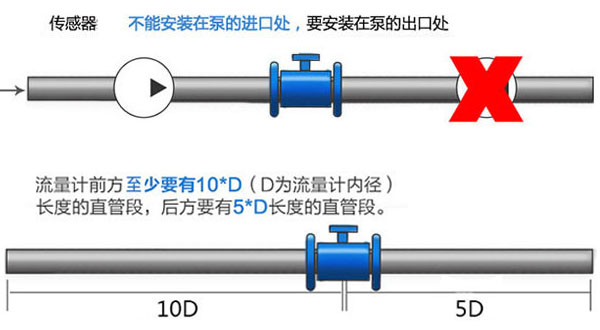

安装距离标准图:
电磁流量计安装距离要求及安装位置选择注意点


结束语:
本文重点介绍了电磁流量计安装距离要求及安装位置选择注意点,结合图片分析给大家更直观更全面了解流量计安装的要领,以及安装过程中不应出现低级错误,好的流量计需要更好的正确安装。
