电磁流量计正确安装及解决方案
【搞要】说起安装前十后五要牢记、阀前泵后故障低口诀个个知道,落实到安装就不执行了,好的电磁流量计固然重要,但是安装的好坏更重要。
【关键词】电磁流量计正确安装及解决方案

引言
今天重点讲解电磁流量计在安装过程中出现的一些低级错误以及解决方案。为了更直观我们以案例+图片的形式讲解正确安装方式及解决方案。

案例一:顺时流量、累积流量上下波动大
现场显示屏流量从50.83m3/h~68.30m3/h上下波动比较大
电磁流量计正确安装及解决方案

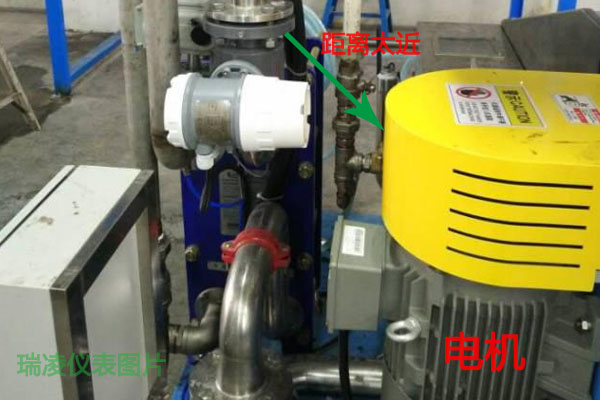

案例分析:
通过图片明显看到电磁流量计紧靠着电机,电机和电磁流量计虽然原理不一样,但它们都是用的是线圈。电机的磁场属于强磁场,它们靠一起说白了就一对冤家。所以造成顺时流量、累积流量波动性比较大。
解决方案:
远离电机,按照直管段距离要求至少要5倍以上,这样才能保证流量计正常显示。

案例二:流量数值波动较大
显示屏数字会上下不规则的跳动,流量有时大,有时小。
电磁流量计正确安装及解决方案

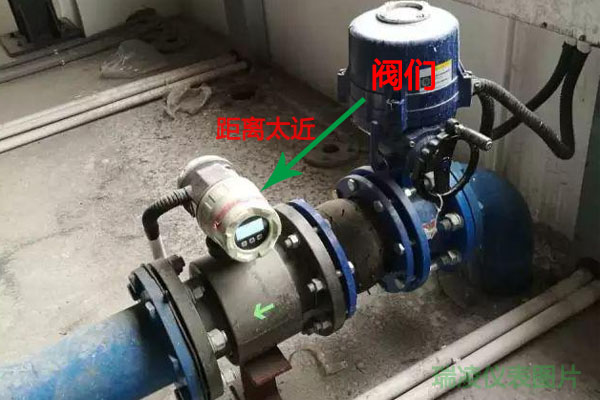

案例分析:
通过图片明显看到电磁流量计紧靠着阀们,而且它们的距离太近了,这样产生的后果管道内有气泡、不满管会导致流量数值有波动。
解决方案:
远离阀们,按照直管段距离要求至少要5倍以上,这样才能保证管道是满管。

案例三:流量不准确
出水口流量明显小于1/2,正常计量要满管,否则计量不准确。
电磁流量计正确安装及解决方案

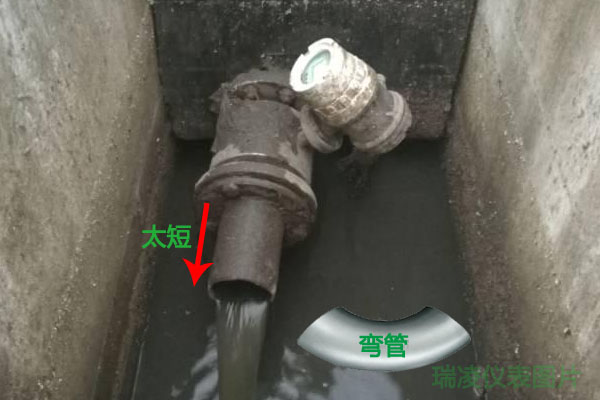

案例分析:
通过图片明显看到这个介质是半管。还会出现空管报警,所谓空管报警就是管道内没有液体通过或者是小流量
解决方案:
在管道后面加一节管子,如果没有位置已安装好,*好的办法是加装一节弯管。弯管的出水口头朝上,这样就能保证是满管。


案例四:电磁流量计无显示
电磁流量计如果是普通型,你非要改装成潜水型,那就变成进水型流量计了,电遇水肯定不显示了。
电磁流量计正确安装及解决方案

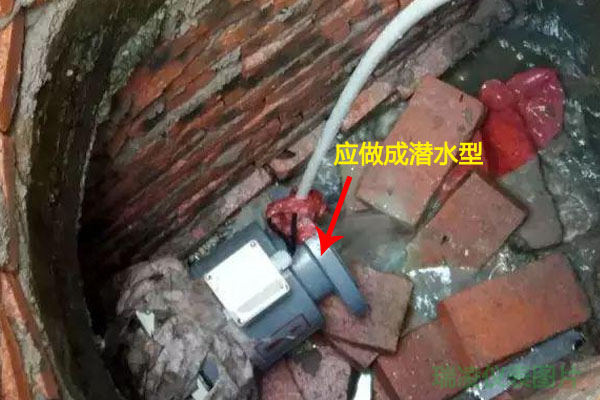

案例分析:
普通型与潜水型它们的结构用途、做工是极不相同的,图片显示的明显就是普通型的(IP65),这样导致的结果是整个传感器进水。液晶显示屏无显示
解决方案:
做成潜水型的,防护等级要达到IP68

流量计安装位置非常重要,安装位置好坏直接影响流量计的**性,稳定性。所以安装之前必须按规范操作。

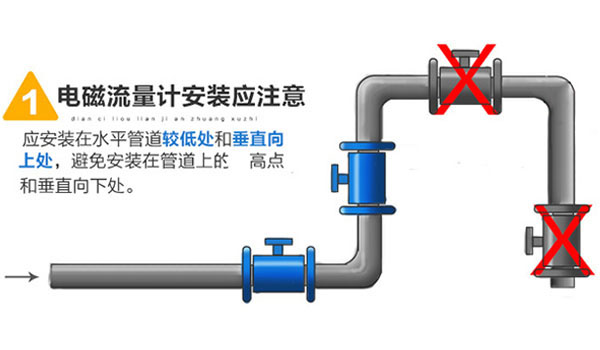

安装示意图:
电磁流量计正确安装及解决方案

结束语:
本文重点介绍了电磁流量计正确安装以及解决方案,结合案例分析能给大家更直观更全面了解流量计安装的要领,以及安装过程中不应出现低级错误,好的流量计需要更好的正确安装。
