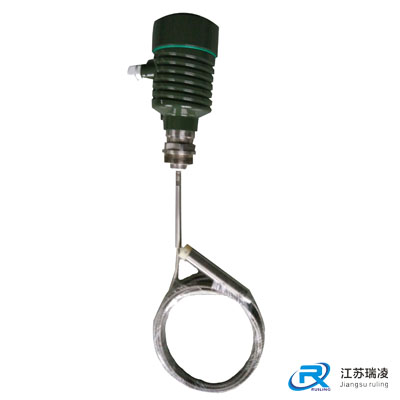

缆式导波雷达物位计

产品名称:缆式导波雷达物位计

产品报价:

产品特点: 一、产品概述 缆式导波雷达物位计是依据时域反射原理为基础的雷达物位计,雷达物位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达物位计的部分脉冲···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

缆式导波雷达物位计的详细资料:

一、产品概述
缆式导波雷达物位计是依据时域反射原理为基础的雷达物位计,雷达物位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达物位计的部分脉冲被反射形成回波并沿相同路经返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。

二、测量原理
雷达物位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)其原理图如下。

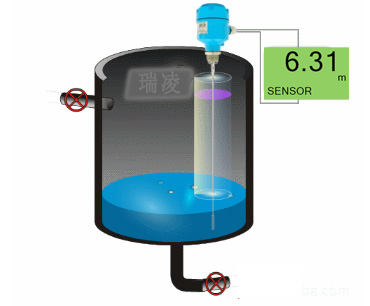

原理图

三、产品参数
应  用:液体、固体颗粒
测量范围:缆30m
过程连接:螺纹、法兰
介质温度:-40~250℃
过程压力:-0.1~4.0Mpa
精  度:±10mm
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)

四、产品选型
单元 物位计参数
防爆 P 标准型(非防爆型)
I 隔爆型(Exd II BT4 Gb)
传感器/缆式探头 A 液体Φ4mm
B 固体Φ6mm
连接过程/材料 G G1/螺纹 不锈钢
GA G1螺纹 不锈钢
N NPT螺纹 不锈钢
NA NPT螺纹 不锈钢
C 法兰DN50 PN16C 不锈钢
D 法兰DN80 PN16C 不锈钢
E 法兰DN100 PN16C 不锈钢
F 法兰DN150 PN16C 不锈钢
H 法兰DN200 PN16C 不锈钢
K 法兰DN250 PN16C 不锈钢
Y 特殊定制
密封/过程温度 P 普通密封/-40~100℃
G 高温密封/-40~250℃带散热器
电子单元 3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC /四线制
5 RS485/Modbus
外壳/防护等级 L 铝/IP67
G不锈钢304/IP67
电缆进线 M M20*1.5
N 1/2NPT
特殊约定 Y 特殊定制
