导波雷达物位计

产品名称:导波雷达物位计

产品报价:

产品特点: 一、产品概述 导波雷达物位计是采用微波技术来检测料位的高科技产品,该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点,采用世界上**的大规模集成电路,将雷达原理···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

导波雷达物位计的详细资料:

一、产品概述
导波雷达物位计是采用微波技术来检测料位的高科技产品,该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点,采用世界上**的大规模集成电路,将雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有测距远、精度高等特点。

二、测量原理

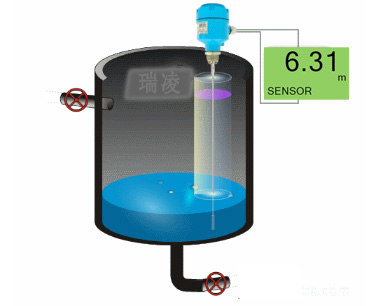

导波雷达物位计发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离,被测容器总高度是已知数,进一步可得出介质的物位高度,其原理力如下。

原理图

三、主要特点
导波雷达液位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

四、性能参数
1、测量对象:腐蚀性液体
2、测量范围:杆式6m、缆式25米;
3、过程连接:法兰DN50,DN80,DN100,DN150;
4、介质温度:-40~120℃;
5、过程压力:-0.1~2.0MPa;
6、工作频率:100MHz~1.8GHz;
7、测量精度:±10mm;
8、分辨率:1mm;
9、采样:回波采样54次/s;
10、输出电流信号:4~20mA+ HART通讯协议;
11、电源: 24VDC(±10%)纹波电压:1Vpp;
12、耗电量:max22.5mA ;
13、外壳防护等级:IP68;
14、防爆等级:EXiaIICT6 ;
15、两线制接线:仪表供电和信号输出共用一根两芯电缆;
16、电缆入口:M20×1.5

五、规范安装

1、尽量远离出料口和进料口。
2、建议安装在料仓直径的1/4处。
3、缆式探头或杆式探头离罐壁*小距离不小于30厘米。
4、探头底部距罐底大约30mm。
5、探头距罐内障碍物*小距离不小于200mm。
6、如果容器底部是锥型的,传感器可以安装
7、对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的中央。

六、产品选型
单元 液位计参数
防爆 P 标准型(非防爆型)
I 隔爆型(Exd II BT4 Gb)
传感器/缆式探头 A 液体Φ4mm
B 固体Φ6mm
连接过程/材料 G G1/螺纹 不锈钢
GA G1螺纹 不锈钢
N NPT螺纹 不锈钢
NA NPT螺纹 不锈钢
C 法兰DN50 PN16C 不锈钢
D 法兰DN80 PN16C 不锈钢
E 法兰DN100 PN16C 不锈钢
F 法兰DN150 PN16C 不锈钢
H 法兰DN200 PN16C 不锈钢
K 法兰DN250 PN16C 不锈钢
Y 特殊定制
密封/过程温度 P 普通密封/-40~100℃
G 高温密封/-40~250℃带散热器
电子单元 3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC /四线制
5 RS485/Modbus
外壳/防护等级 L 铝/IP67
G不锈钢304/IP67
电缆进线 M M20*1.5
N 1/2NPT
特殊约定 Y 特殊定制
