高频雷达物位计

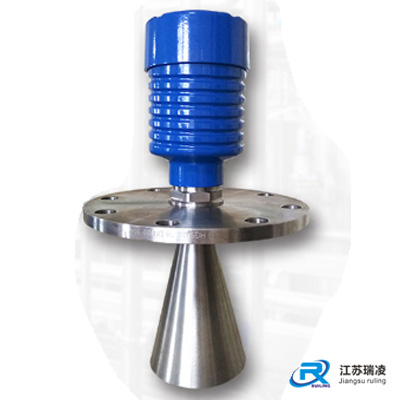

产品名称:高频雷达物位计

产品报价:

产品特点: 一、产品概述 高频雷达物位计采用了26GHz的高频发射频率,属于高频雷达物位计。天线被进一步的优化处理,处理器也作了相应的提升,加大了测量距离和精度。该系列为喇叭口天线,可测量对象···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

高频雷达物位计的详细资料:

一、产品概述
高频雷达物位计采用了26GHz的高频发射频率,属于高频雷达物位计。天线被进一步的优化处理,处理器也作了相应的提升,加大了测量距离和精度。该系列为喇叭口天线,可测量对象为固体粉状料、块状料及颗粒料等。*高测量量程为70米,安装方式为法兰。

二、工作原理

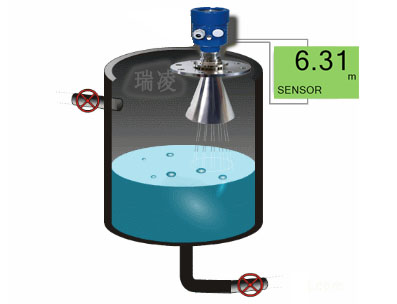

雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同**线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离,其原理图如下。
原理图

三、产品特点
1、天线尺寸小,便于安装;非接触雷达,无磨损,无污染。
2、几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
3、严重粉尘环境对高频物位计工作影响不大。
4、波长更短,对在倾斜的固体表面有更好的反射。
5、波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
6、测量盲区更小,对于小罐测量也会取得良好的效果。
7、高信噪比,即使在波动的情况下也能获得更优的性能。
8、高频率,是测量固体和低介电常数介质的*佳选择。

四、技术参数
测量对象:固体粉状料、块状料及颗粒料等
测量范围:70米
过程连接:法兰
介质温度:-40~250℃
过程压力:-0.1~0.3MPa
精 度:±15mm
频率范围:26GHz
防爆等级:ExiaⅡCT6
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)

五、选购指南
在选择雷达物位计时首先要考虑天线材质和频率的不同。其频率主要有6GHz和26GHz两种;但6GHz雷达物位计已经属于淘汰产品,应用时尽量选用26GHz高频雷达物位计。

六、产品选型

单元 物位计参数
防爆 P 标准型(非防爆型)
I 隔爆型(Exd II BT4 Gb)
天线形式/材料 B 喇叭天线Φ46mm/不锈钢304
 C喇叭天线Φ76mm/不锈钢304
D 喇叭天线Φ96mm/不锈钢304
Y 特殊定制
连接过程/材料 G G1/螺纹 不锈钢
GA G1螺纹 不锈钢
N NPT螺纹 不锈钢
NA NPT螺纹 不锈钢
C  法兰DN50 PN16C 不锈钢
D  法兰DN80 PN16C 不锈钢
E  法兰DN100 PN16C 不锈钢
F  法兰DN150 PN16C 不锈钢
H  法兰DN200 PN16C 不锈钢
K  法兰DN250 PN16C 不锈钢
Y  特殊定制
密封/过程温度 V 普通密封/(-40~150)℃
K 高温密封/(-40~250)℃
T 高温密封/(-60~450)℃
电子单元 3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC /四线制
5 RS485/Modbus
外壳/防护等级 L 铝/IP67
G不锈钢304/IP67
电缆进线 M M20*1.5
N 1/2NPT
特殊约定 Y 特殊定制
