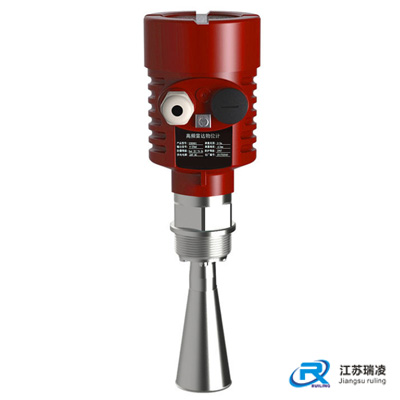

雷达料位计

产品名称:雷达料位计

产品报价:

产品特点: 一、产品概述 雷达料位计测量*大距离可达50米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于如:反应釜或固体···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

雷达料位计的详细资料:

一、产品概述
雷达料位计测量*大距离可达50米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于如:反应釜或固体料仓非常复杂的测量条件。

二、测量原理
雷达料位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)其原理图如下。

原理图

三、技术参数
应  用:耐温、耐压、轻微腐蚀的液体、固体
测量范围:30米
过程连接:螺纹、法兰
介质温度:-40~80℃;-40~130℃ -60~250℃;-60~1000℃
过程压力:-0.1~4MPa
精  度:±5mm
频率范围:26GHz
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)

四、性能特点
1、波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性;
2、天线尺寸小,便于安装和加装防尘罩等天线防护装置;
3、测量盲区更小,对于小罐测量也会取得良好的效果;
4、波长更短,对小颗粒物质的料位测量更适合。
5、采用了**的微处理器技术,雷达物位计可以应用于各种复杂工况。
6、采用脉冲工作方式,雷达料位计发射功率极低,可安装于各种金属、非金属容器内。

五、产品选型

单元 料位计参数
防爆 P 标准型(非防爆型)
I 隔爆型(Exd II BT4 Gb)
天线形式/材料 B 喇叭天线Φ46mm/不锈钢304
 C喇叭天线Φ76mm/不锈钢304
D 喇叭天线Φ96mm/不锈钢304
Y 特殊定制
连接过程/材料 G G1/螺纹 不锈钢
GA G1螺纹 不锈钢
N NPT螺纹 不锈钢
NA NPT螺纹 不锈钢
C  法兰DN50 PN16C 不锈钢
D  法兰DN80 PN16C 不锈钢
E  法兰DN100 PN16C 不锈钢
F  法兰DN150 PN16C 不锈钢
H  法兰DN200 PN16C 不锈钢
K  法兰DN250 PN16C 不锈钢
Y  特殊定制
密封/过程温度 V 普通密封/(-40~150)℃
K 高温密封/(-40~250)℃
T 高温密封/(-60~450)℃
电子单元 3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC /四线制
5 RS485/Modbus
外壳/防护等级 L 铝/IP67
G不锈钢304/IP67
电缆进线 M M20*1.5
N 1/2NPT
特殊约定 Y 特殊定制

雷达料位计安装要求:

1.法兰的指示标记应指向罐壁或罐的中心。
2.如使用导波管安装,法兰标记应指向开孔的一侧。
3.如使用旁通管安装,法兰标记应与指向连通管的一侧。
在使用过程中,回波信号的幅度表明了安装位置是否正确,在固体料应用场合如果回波信号幅度较低可转动法兰,每次转动一个孔位使干扰回波达到很小。另外还可以通过虚假回波存储,达到好的测量效果。
