高温高压磁翻板液位计

产品名称:高温高压磁翻板液位计

产品报价:

产品特点: 一、产品概述 RL-UHZ高温高压磁翻板液位计可以拓宽UHZ系列磁翻板液位计的使用范围,更**地满足电力、供热、供气等行业的要求,采用独特的散热方式,有效地控制了介仪表的工作温度,···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

高温高压磁翻板液位计的详细资料:

一、产品概述
RL-UHZ高温高压磁翻板液位计可以拓宽UHZ系列磁翻板液位计的使用范围,更**地满足电力、供热、供气等行业的要求,采用独特的散热方式,有效地控制了介仪表的工作温度,避免了磁性元件在高温条件下退磁,确保仪表工作可靠,可测量高温450℃,高压25MPa。其原理图如下。
高温高压磁翻板液位计适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

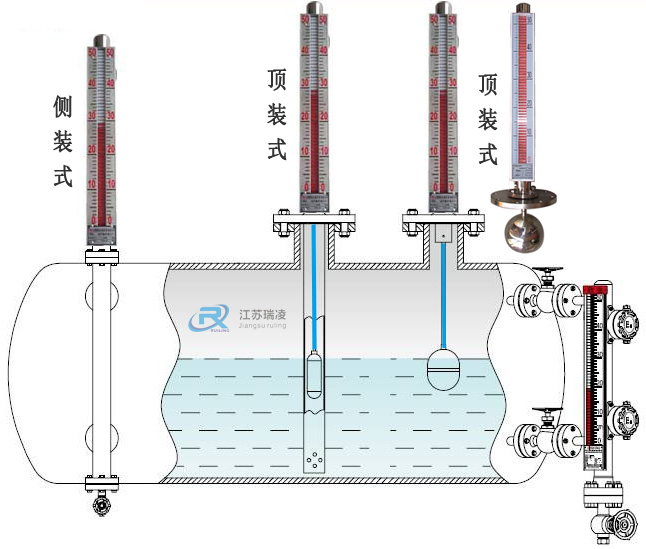

原理图
二、使用参数
测量范围:200-8000mm
工作压力:0.6-32MPa
工作温度:<450℃
介质密度:0.4-2.0g/cm3
连接法兰:DN20、DN25、DN50.
材质:    304、321、316

三、产品特点
1、以浮子为测量元件、磁钢驱动翻板显示,无需能源。
2、配上下限开关输出,可实现远距离报警、限位控制。
3、配变送器可实现液位远距离指示、检测与控制。
4、全过程测量无盲区、显示醒目,读数直观,且测量范围大。

四、选型表

RL-UHZ 高温高压磁翻板液位计
代 号 显示方式
  就地显示
  就地显示+4~20mA远传
  代号 安装方式
C 侧装式
D 顶装式
  代号 类型
基型
W 保温型
J 防腐型
S 防霜型
Z 保温防腐型
Y 顶装防腐型
  代号 报警控制
0 无报警
1 带上限报警
2 带下限报警
3 带上下限报警
  代号 浮子材质        代号 本体材质
P 不锈钢 P 不锈钢
L 防锈铝 L 防锈铝
T T
S PVC塑料 S PVC塑料
F 氟塑包裹 F 氟塑管
    PF 内衬四氟
    PP 内衬丙烯
    PE 内衬乙烯
  代 号 待标明的数据
B1 标注法兰标准、通径、压力等级
B2 标注实际操作温度
B3 标注实际操作压力
B4 标注测量介质的密度
B5 标注订货长度,或提供法兰间距

五、安装指南
1、液位计护导管和主体导管必须保持垂直
2、连杆不能弯曲,必须挺直插入
3、安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示白色,零以下显示红色。
