顶装式磁翻板液位计

产品名称:顶装式磁翻板液位计

产品报价:

产品特点: 一、产品概述 RL-UHZ顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能**应用于石油化工、化肥、医药、船舶、军事等···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

顶装式磁翻板液位计的详细资料:

一、产品概述
RL-UHZ顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能**应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。

二、技术指标:
测量范围:0~5000mm
准确度: ±10mm ±16mm
翻柱直径:10mm,16mm
公称压力:2.5MPa
介质密度:≥0.7g/cm3(特殊要求可达0.45g/cm3)
介质温度:-20~+350℃
接液材质:不锈钢304/316/316L及PP材质
介质粘度:≤2.0Pa.s
环境振动:频率≤25Hz振幅≤0.5mm
法兰标准:HG20592~20635-97

三、工作原理

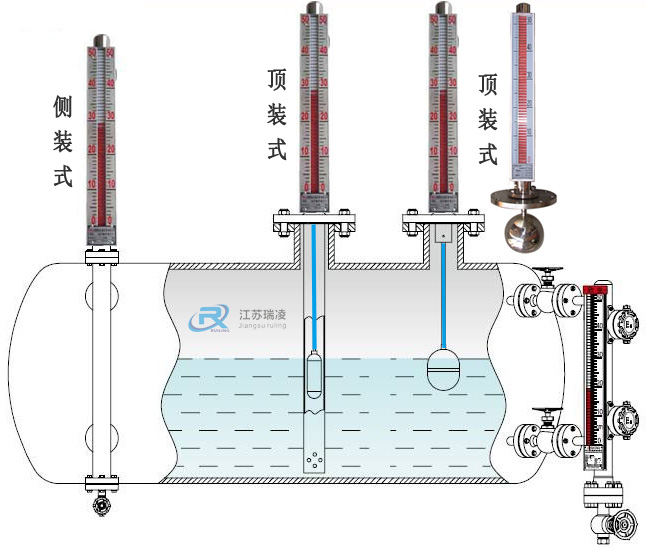

顶装式磁翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)以及液位变送器等组成,其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

原理图
四、选用技巧
1、防腐型公称压力≤1.0MPa。
2、液位计有一定盲区,故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时,标尺刻度零位已迁移 到实际值)。
3、液位计测量范围不超过5米,否则影响液位计的稳定可靠、牢度等。
4、安装连接法兰,本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

五、选型表
RL-UHZ 顶装磁翻板液位计
代 号 显示方式
  就地显示
  就地显示+4~20mA远传
  代号 安装方式
C 侧装式
D 顶装式
  代号 类型
基型
W 保温型
J 防腐型
S 防霜型
Z 保温防腐型
Y 顶装防腐型
  代号 报警控制
0 无报警
1 带上限报警
2 带下限报警
3 带上下限报警
  代号 浮子材质        代号 本体材质
P 不锈钢 P 不锈钢
L 防锈铝 L 防锈铝
T T
S PVC塑料 S PVC塑料
F 氟塑包裹 F 氟塑管
    PF 内衬四氟
    PP 内衬丙烯
    PE 内衬乙烯
  代 号 待标明的数据
B1 标注法兰标准、通径、压力等级
B2 标注实际操作温度
B3 标注实际操作压力
B4 标注测量介质的密度
B5 标注订货长度,或提供法兰间距
备注:选型应根据现场实际工况来确定,不同的工况选型是不一样的,选型示例:型号UHZ、顶装式、介质硝酸、材质304、带显示、不带远传、量程0~2600mm、温度220℃、法兰DN25、(如果是化工企业“必须”做成防爆型)

六、安装指南
1、液位计护导管和主体导管必须保持垂直
2、连杆不能弯曲,必须挺直插入
3、安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示白色,零以下显示红色。

七、价格
不同的安装方式价格不一样,应已参数为准。
