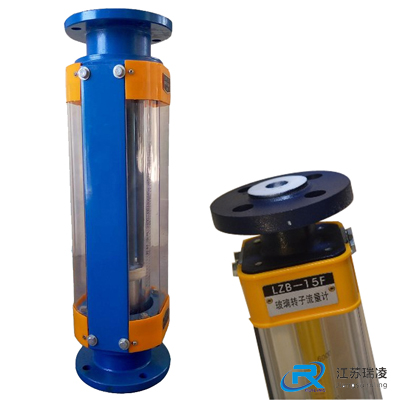

一、产品概述

RLZ系列玻璃浮子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。因此，流经玻璃浮子流量计的流体流量与浮子上升高度，即与玻璃浮子流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。



二、结构原理

流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。
