金属管浮子流量计

产品名称:金属管浮子流量计

产品报价:

产品特点: 一、产品概述 金属管浮子流量计适用于小口径和低流速介质 流量测量;工作可靠,维护量小,寿命长。金属管浮子流量计对于直管段要求不高 ;较宽的流量比10:1;双行大液晶显示,···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

金属管浮子流量计的详细资料:

一、产品概述
金属管浮子流量计适用于小口径和低流速介质 流量测量;工作可靠,维护量小,寿命长。金属管浮子流量计对于直管段要求不高 ;较宽的流量比10:1;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光 单轴灵敏指示;非接触磁耦合传动;金属管浮子流量计全金属结构,适于高温、高 压和强腐蚀性介质;可用于易燃、易爆危险场合;可选二线制、电池、交流供电方式;多参数标定功能;金属管浮子流量计带有数据恢复,数据备份及掉电保护功能。

二、产品参数
测量范围   水:2.5~100000L/h
 空气:0.07~3000m³/h
量程比   10:1(DN≤100mm)
 5:1 (DN≤100mm)
精度等级   标准型1.5级,特殊订货可达1.0级
*大工作压力   DN15、DN25、DN40、DN50~4.0MPa
 DN80、DN100、DN150~1.6MPa
介质温度   普通型:-40℃~100℃
 高温型:-80℃~250℃
 内衬F46氟塑料:-40℃~+80℃,内衬PFTE-40℃~+120℃
环境温度   指针式:-40℃~+65℃
 智能型:-25℃~+65℃
连接方式   法兰连接、螺纹连接、卡箍连接
电气接口   M20×1.5(特殊要求可做)
防护等级   IP65
防爆等级   本安:ExibIICT4(配LB987S安全栅)   隔爆:ExdIIBT4
介质粘度   DN15≤5Mpa.s  DN25~150≤5Mpa.s
测量管材质   304不锈钢  316不锈钢,304或316L不锈钢内衬FTFE或F46
浮子材质   304或316(不锈钢);FTFE或F46

三、选型参照表
管道口径 结构形式 接液材质 附加结构
A B 介质流向 C D
DN15 Y10 下进上出 RRO 0Cr18Ni12Mo2Ti F 防腐型
DN25 Y20 横进横出 RR1 1Cr18Ni9Ti T 夹套型
DN50 Y30 同侧进出 RP (聚四氟乙烯) Z 阻尼型
DN80 Y40 异侧进出 Ti (钛合金) G 高温型
DN100 Y50 底侧进出 RL 316L Y 高压型
DN125         B 防爆型
DN150

四、流量范围
耐腐通径 普通通径 测量范围  *大压力损失
DN(mm) DN(mm) 空气20℃ m3/h 水(20℃)(L/h) 空气(KPa) 水(KPa)
15 15 0.05-0.5 1.6-16 7 6.4
0.07-0.7 2.5-25 7.1 6.5
0.11-1.1 4.0-40 7.2 6.5
0.18-1.8 6.0-60 7.3 6.6
0.28-2.8 10-100 7.5 6.6
0.40-4.0 16-160 8 6.8
0.70-7.0 25-250 10.8 7.2
1.00-10 40-400 10 8.6
1.60-16 60-600 14 11.1
25   80-800   14
25 3.00-30 100-1000 7.7 7
4.50-45 160-1600 8.8 8
7.00-70 250-2500 12 10.8
11-110 400-4000 19 15.8
50   500-5000   16.2
50 18-180 600-6000 8.6 8.1
25-250 1000-10000 10.4 11
80 40-400 1600-16000 12.6 17
80 50-500 2000-20000 15.5 6.3
100 75-750 2500-25000 17.2 8.1
100 100-1000 4000-40000   9.5
125 160-1600 6000-60000   10
125 250-2500 8000-80000   16
150   10000-100000   20
  300-3000 12-120m3/h   20
  400-4000 15-150m3/h   25

五、外形尺寸
口径/压力 尺寸(mm) Φd3 Φk Φd2 b f L h
15/4.0 95 45 65 4xΦ14 16 2 250 85
25/4.0 115 68 85 4xΦ14 18 2 250 85
50/4.0 165 102 125 4xΦ18 20 3 250 85
80/1.6 200 138 160 8xΦ18 20 3 250 85
100/1.6 220 162 180 8xΦ18 20 3 250 85
125/1.6 250 188 210 8xΦ18 22 3 400 85
150/1.6 285 218 240 8xΦ22 22 3 400 85

六、产品图片

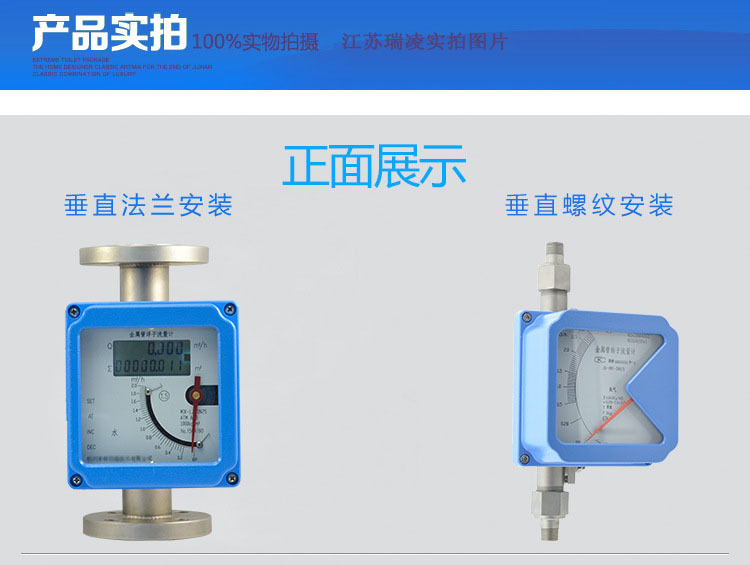

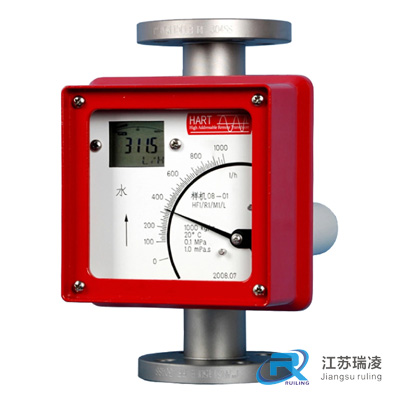

正面展示图片

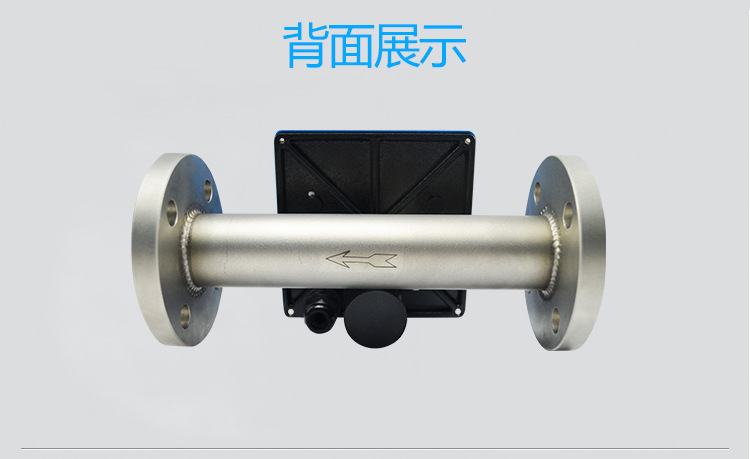

背面展示图片

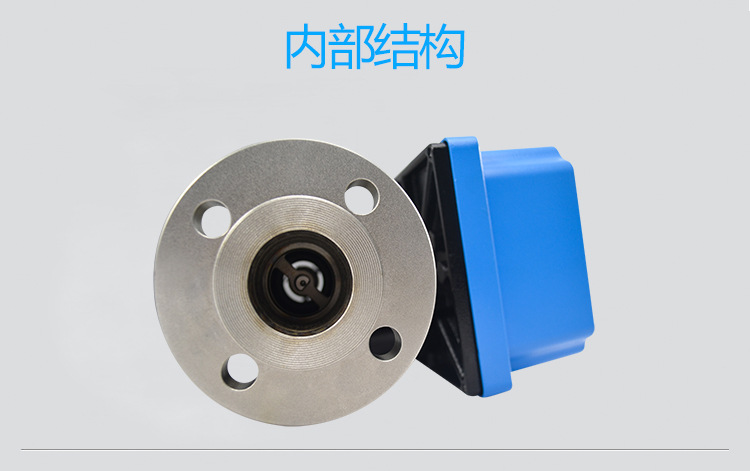

内部结构图

七、安装技巧

1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
2、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段;
4、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;
5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
9、用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;对于直管段 要求不高;较宽的流量比10:1;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;非接触磁耦合传动。
