蒸汽流量计

产品名称:蒸汽流量计

产品报价:

产品特点: 一、产品原理 蒸汽流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

蒸汽流量计的详细资料:

一、产品原理
蒸汽流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。蒸汽流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较**、理想的流量仪表。**应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响,同时不堵、不卡、不易结垢、耐高温、高压,安全防爆,适用于恶劣环境。并可输出远传脉冲信号或电流信号与PLC控制系统连接。

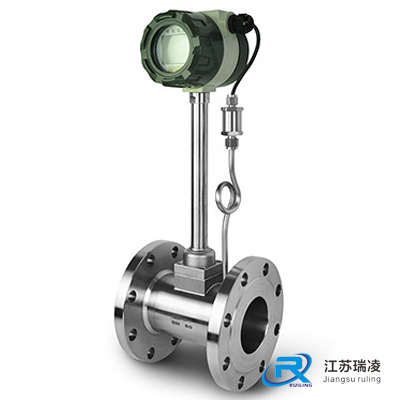

蒸汽流量计
二、技术参数
1、测量介质: 气体、液体、蒸气;
2、口径规格 法兰卡装式口径选择 25,32,50,80,100;
3、法兰连接式口径选择 100,150,200;
4、流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
5、测量精度 1.0级 1.5级;
6、被测介质温度:常温–25℃~100℃;7.高温–25℃~150℃ -25℃~250℃;
7、输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
8、脉冲占空比约50%,传输距离为100m;
9、脉冲电流远传信号 4~20 mA,传输距离为1000m;
10、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
11、材质 不锈钢, 铝合金;
12、电源 DC24V或锂电池3.6V;

三、流量范围表

表1、液体与气体(单位:m3/h)

通径

(DN)

液体流量范围

(m3/h)

输出频率范围

(Hz)

气体流量范围

(m3/h)

输出频率范围

(Hz)

15

1.2~6.2

90~900

5~25

265~2640

20

1.5~10

40~396

8~50

218~1982

25

1.6~16

32~325

10~70

172~1420

32

2~20

20~250

15~150

130~1350

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6~60

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

25~250

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

140~1400

3~26

970~8000

20~171

300

200~2000

2~22

1380~11000

17~136

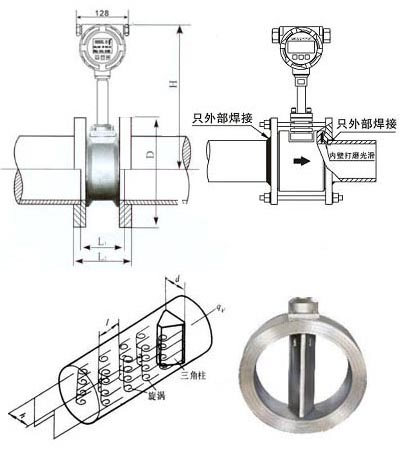

四、外形尺寸图

通径

(DN)

L

(mm)

H

(mm)



10

66

360

15

66

360

20

66

360

25

66

360

32

66

365

40

80

370

50

80

375

65

93

383

80

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

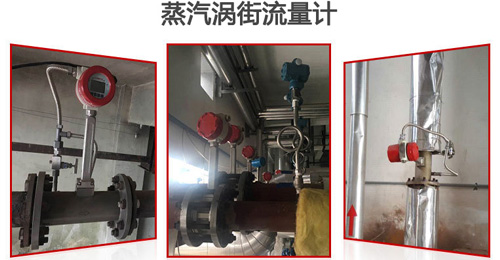

五、安装示意图

注意事项

图例

1.扩管的安装

对于小口径大流量,必须扩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



2.缩管的安装

对于大口径小流量,必须缩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



3.弯管的安装

如果流量计的前端有90°弯头或T型接头,要保证流量计的前直管段≥15D,后直管段≥5D



4.同一平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥20D,后直管段≥5D



5.不同平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥25D,后直管段≥5D



6.调节阀的安装

如果流量计前后需要安装调节阀,要保证流量计的前直管段≥25D,后直管段≥5D

l六、产品选型表

RL-LUGB

蒸汽流量计

口径

(mm)

10

DN10~DN50  (法兰式、卡箍式、螺纹式、对夹式)

50

DN50~DN150  (对夹式、法兰式)

100

DN100~DN300(法兰式、对夹式)

300

DN300以上为插入式

安装方式

B

对夹式

L

法兰连接式

C

插入式

补偿方式

无补偿

BC

温度压力补偿

W

单温度补偿

Y

单压力补偿

测量介质

Y

液体

Q

气体

Z

蒸汽

温度范围

T1

常温型(120℃以下)

T2

高温型(250℃以下)

压力等级

P1

常压~1.6MPa

P2

2.5MPa

P3

4.0MPa

本体材质

A

碳钢

B

304不锈钢

C

316不锈钢

供电方式

D

两线制DC24V  4~20mA

H

两线制DC24V  4~20mA+HART协议

C

电池供电

附加选项

R

RS485 MODBUS通讯协议

M

脉冲输出

B

防爆(ExII CT6)


七、产品价格
蒸汽流量计价格各个厂家报价基本上不一致,导致价格高低的原因是蒸汽温度不一样产生的价格有落差。比如口径DN80蒸汽温度150度,价格1900元/台,如果蒸汽温度是300度,价格是2800元/台,所以价格与蒸汽温度是成正比的。
