灌溉水流量计

产品名称:灌溉水流量计

产品报价:

产品特点: 一、产品概述 灌溉水流量计是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

灌溉水流量计的详细资料:

一、产品概述

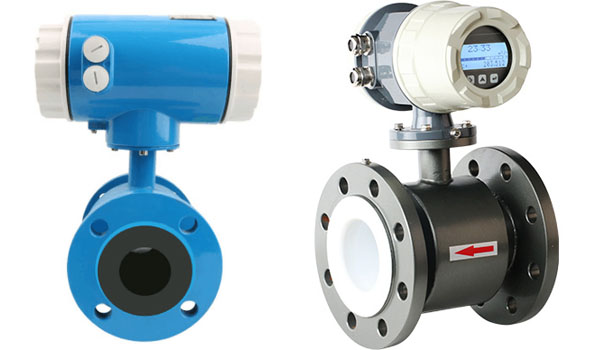

灌溉水流量计是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和灌溉水、矿浆、纸浆等均匀的液固两相悬浮液体的测量图1所示。


图1

二、安装注意事项
1、应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时,须有隔热、通风的措施;
2、*好安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳暴晒,须有防潮和防晒措施;
3、量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施;
4、为了安装、维护、保养方便,在流量计周围需有充裕的安装空间;
5、流量计安装场所应避免有磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。

三、安装规范
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处;
2、应安装在管道上上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、传感器**不能安装在泵的进出口处,应安装在泵的出口处.

四、特点
1、转换显示器采用16位高性能微处理器,2×16LCD显示,参数设定方便,编程可靠
2、双向测量系统,内装三个积算器可分别显示:正向流量、反向流量及正、反向流量之差的总量
3、转换显示器有多种输出:电流、脉冲、数字通讯、HART、485通讯协议
4、传感器本体与电极有多种材料可选
5、体积小、重量轻、运输、安装方便,可实现不断流维护、拆装

五、技术参数
适用管径  DN15mm~2600mm
电极材料  316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质  导电率>5us/cm的液体
测量范围  0.1~10m/s(可扩展到15m/s)
量程上限  0.5~10m/s,推荐1~5m/s
精度等级  0.3级、0.5级、1.0级(随口径区分)
输出信号  4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口
工作压力  1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度  -20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质
环境温度  传感器-40℃~80℃;转换器-15℃~50℃
环境温度  ≤85%RH(20℃时)
供电电源  220VAC±10%;50Hz±1Hz;24VDC±10%
防护等级  一体式:IP65分体式:传感器IP68转换器IP6
接地环材质  Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰  国标GB9119-88(DIN2051,BS4504)

六、衬里选型
衬里材料 主要性能 介质温度 适用范围
一体型 分离型
聚四氟乙烯 是化学性能很稳定的一种塑料,能耐沸腾地盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。耐磨性能不如聚氨酯橡胶。 70℃ 100℃ 污水、浓酸、碱等腐蚀性介质
(F4) 抗负压能力不如聚氯丁橡胶。 150℃需特殊订货 卫生类介质

      同上
聚全氟乙丙类烯(F46) 适用温度上限较聚四氟 70℃ 80℃
乙烯低,但成本也较低。
聚氯丁橡胶 有极好的弹性,高度的扯断力,耐磨性能好。
耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。
80℃ 水、污水、灌溉水、弱磨损性的泥浆矿浆
120℃需特殊订货

聚氨酯橡胶 耐磨性能极强   80℃ 中性强磨损的矿浆、煤浆、泥浆
耐腐蚀性能较差

七、电极材料选型
             材料                                                                                   耐腐蚀性能
316L 适用:1.生活用水,工业用水,原水井水,城市污水
          2.弱腐蚀性酸、碱、盐溶液
忌:酸、碱
哈氏合金B 适用:1.盐酸(浓度小于10%)等非氧化性酸
          2.氢氧化钠(浓度小于50%),一切浓度的氢氧化钠碱溶液
          3.磷酸,有机酸
忌:硝酸
哈氏合金C 适用:1.混酸和铬酸与硫酸的混合溶液
          2.磷酸,有机酸
忌:盐酸
钛(Ti) 适用:1.盐,如:⑴ 氯化物(氯化物/镁/铝/钙/铵/铁等)
                           ⑵ 钠盐、钾盐、铵盐、次铝酸盐、海水
          2.浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液
忌:盐酸、硫酸、磷酸、氢氟酸等还原性酸
钽(Da) 适用:1.盐酸(浓度小于40%),稀硫酸和浓硫酸(不包括发烟硫酸)
          2.二氧化氯,氯化铁、次氯酸、氰化钠、乙酸等
          3.硝酸(包括发烟硝酸)等氧化性酸,温度低于80℃的王水
忌:碱、氢氟酸
铂(Pt) 适用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸)
忌:王水、铵盐
八、产品优势
污水电磁流量计
污水电磁流量计/Φ15mm~Φ2000mm
锂电池电磁流量计

锂电池电磁流量计/Φ15mm~Φ2000mm
防腐型电磁流量计
防腐型电磁流量计/Φ15mm~Φ800mm
优点:
  1、杂物、纤维不影响测量
  2、四氟耐腐蚀内衬
  3、抗菌防粘型电极
  4、正反计量累计流量
  5、智能自我疹断功能
优点:
  1、磁场强度增加5倍
  2、擅长测量超低流速流量
  3、输入阻抗高达15兆欧姆
  4、内置大型磁钢
  5、大电流励磁
优点:
  1、四电极机构安全接地
  2、哈氏C合金电极
  3、四氟内衬耐强酸强碱
  4、不锈钢外壳延长寿命
  5、密度换算功能,轻易算流量
分体式电磁流量计
分体式电磁流量计/Φ15mm~Φ2000mm
插入式电磁流量计
插入式电磁流量计/Φ15mm~Φ900mm
不锈钢电磁流量计
不锈钢电磁流量计/Φ15mm~Φ500mm
优点:
  1、分体式可耐用5年
  2、防护等级:IP68
  3、全密封灌胶工艺,点滴不漏
优点:
  1、适合大口径
  2、选用高温漆包线圈
  3、采用智能化模块
优点:
  1、现场抗干扰
  2、双排液晶显示
  3、反应灵敏,零点稳定、精度高
