冷却水流量计

产品名称:冷却水流量计

产品报价:

产品特点: 一、概述 冷却水流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在流量计上采用CAN现场总线,冷却水流量计在满足现···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

冷却水流量计的详细资料:

一、概述
冷却水流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在流量计上采用CAN现场总线,冷却水流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已**地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。冷却水流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

二、安装指南
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处;
2、应安装在管道上上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;

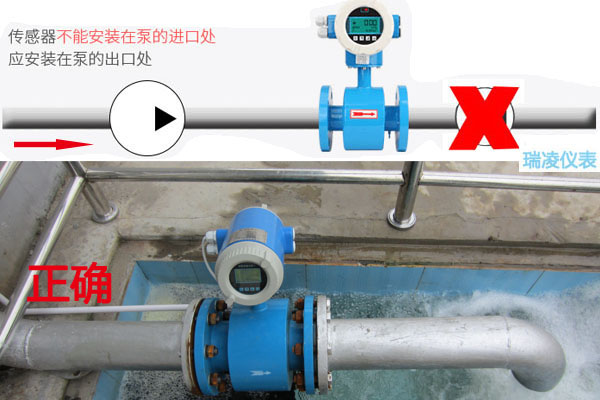

5、传感器**不能安装在泵的进出口处,应安装在泵的出口处.

三、正确安装(图)
冷却水流量计是一款流量仪表,正确地安装冷却水流量计,有助于更好地发挥流量计的使用功效,达到更**的测量效果,同样质量再好的冷却水流量计,也离不开日常的维护和保养,正确地维护有助于提高流量计的测量精度,保持流量计的良好性能,延长流量计的使用寿命图1所示。


图1

四、技术参数
适用管径 DN15mm~2600mm
电极材料 316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质 导电率>5us/cm的液体
测量范围 0.1~10m/s(可扩展到15m/s)
量程上限 0.5~10m/s,推荐1~5m/s
精度等级 0.3级、0.5级、1.0级(随口径区分)
输出信号 4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口
工作压力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度 -20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质
环境温度 传感器-40℃~80℃;转换器-15℃~50℃
环境温度 ≤85%RH(20℃时)
供电电源 220VAC±10%;50Hz±1Hz;24VDC±10%
防护等级 一体式:IP65分体式:传感器IP68转换器IP6
接地环材质 1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰 国标GB9119-88(DIN2051,BS4504)

五、衬里选型
衬里材料 主要性能 介质温度 适用范围
一体型 分离型
聚四氟乙烯 是化学性能很稳定的一种塑料,能耐沸腾地盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。耐磨性能不如聚氨酯橡胶。 70℃ 100℃ 污水、浓酸、碱等腐蚀性介质
(F4) 抗负压能力不如聚氯丁橡胶。 150℃需特殊订货 卫生类介质

      同上
聚全氟乙丙类烯(F46) 适用温度上限较聚四氟 70℃ 80℃
乙烯低,但成本也较低。
聚氯丁橡胶 有极好的弹性,高度的扯断力,耐磨性能好。
耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。
80℃ 水、冷却水、污水、弱磨损性的泥浆矿浆
120℃需特殊订货

聚氨酯橡胶 耐磨性能极强   80℃ 中性强磨损的矿浆、煤浆、泥浆
耐腐蚀性能较差

六、电极选型
             材料                                                                                   耐腐蚀性能
316L 适用:1、生活用水,工业用水,冷却水,城市污水
          2、弱腐蚀性酸、碱、盐溶液
忌:酸、碱
哈氏合金B 适用:1、盐酸(浓度小于10%)等非氧化性酸
          2、氢氧化钠(浓度小于50%),一切浓度的氢氧化钠碱溶液
          3、磷酸,有机酸
忌:硝酸
哈氏合金C 适用:1、混酸和铬酸与硫酸的混合溶液
          2、磷酸,有机酸
忌:盐酸
钛(Ti) 适用:1、盐,如:⑴ 氯化物(氯化物/镁/铝/钙/铵/铁等)
                            ⑵ 钠盐、钾盐、铵盐、次铝酸盐、海水
          2、浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液
忌:盐酸、硫酸、磷酸、氢氟酸等还原性酸
钽(Da) 适用:1、盐酸(浓度小于40%),稀硫酸和浓硫酸(不包括发烟硫酸)
          2、二氧化氯,氯化铁、次氯酸、氰化钠、乙酸等
          3、硝酸(包括发烟硝酸)等氧化性酸,温度低于80℃的王水
忌:碱、氢氟酸
铂(Pt) 适用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸)
忌:王水、铵盐
