气体涡轮流量计

产品名称：气体涡轮流量计

产品报价：

产品特点： 一、概述 RL-LWQ气体涡轮流量计是采用**的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高···

免费咨询：0517-86802259

发邮件给我们：406680577@qq.com

气体涡轮流量计的详细资料：

一、概述

RL-LWQ气体涡轮流量计是采用**的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

二、产品特点：

1.高精，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精度，在结算中是优先选用的流量计；

3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正

4.所有有效数据掉电后保持10年不丢；

5.范围度宽，中大口径可达1:20，小口径为1:10；

6.结构紧凑轻巧，安装维护方便，流通能力大；

7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便

9.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

三、技术参数

执行标准	气体涡轮流量计（GB/T8940-2003）
仪表口径及连接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 25、40、50可采用螺纹连接
精度等级	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
仪表材质	表体：304不锈钢或铸铝叶轮：防腐ABS或优质铝合金转换器：铸铝
使用条件	介质温度：-20℃～+80℃ 环境温度：-30℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。当电压低于2.0时出现欠压指示
整机耗能	外电源：< 1W 内电源:平均功耗≤ 1W,可连续使用三年以上。
信号输出功能	脉冲信号、4-20mA电流信号、控制信号
通讯输出功能	RS485通讯
实时记录功能	起停记录、日记录、定时间间隔记录
信号接线口	内螺纹M20×1.5或其他
防爆等级	ExdⅡBT6或ExiaⅡCT4
防护等级	IP65

四、测量范围及工作压力

公称通径（mm）	型号	标准量程（m³/h)		扩展量程（m³/h）		常规耐压等级（Mpa）	特制高压等级（Mpa）	安装方式
DN20	LWQ－20	A	2.2-25	B	4-40	1.6	2.5,4.0	法兰
DN25	LWQ－25	A	2.2-25	B	4-40	1.6	2.5,4.0	法兰（螺纹）
DN32	LWQ－32	A	5-50	B	6-60	1.6	2.5,4.0	法兰
DN40	LWQ－40	A	5-50	B	6-60	1.6	2.5,4.0	法兰（螺纹）
DN50	LWQ－50	A1	6-65	B1	5-70	1.6	2.5,4.0	法兰
DN50	LWQ－50	A2	10-100	B2	8-100	1.6	2.5,4.0	法兰
DN65	LWQ－65	A	15-200	B	10-200	1.6	2.5,4.0	法兰
DN80	LWQ－80	A1	13-250	B	10-160	1.6	2.5,4.0	法兰
DN80	LWQ－80	A2	20-400	B	10-160	1.6	2.5,4.0	法兰
DN100	LWQ－100	A1	20-400	B	13-250	1.6	2.5	法兰
DN100	LWQ－100	A2	32-650	B	13-250	1.6	2.5	法兰
DN125	LWQ－125	1	25-700	B	20-800	1.6	2.5	法兰
DN150	LWQ－150	A1	32-650	B	80-1600	1.6	2.5	法兰
DN150	LWQ－150	A2	50-1000	B	80-1600	1.6	2.5	法兰
DN200	LWQ－200	A1	80-1600	B	50-1000	1.6	______	法兰
DN200	LWQ－200	A2	130-2500	B	50-1000	1.6	______	法兰
DN250	LWQ－250	A1	130-2500	B	80-1600	1.6	______	法兰
DN250	LWQ－250	A2	200-4000	B	80-1600	1.6	______	法兰
DN300	LWQ－300	1	200-4000	B1	130-2500	1.6	______	法兰

五、产品选型

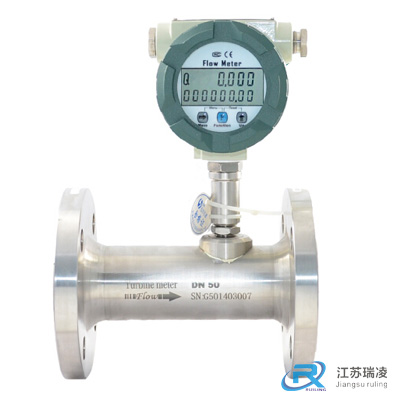

产品图片
仪表型号	RL-LWQ-N	RL-LWQ-A	RL-LWQ-B	RL-LWQ-C	RL-LWQ-D
信号输出	脉冲	4-20mA	无	4-20mA	可选4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	锂电池	24VDC±15%	24VDC±15%+锂电池
精度等级	2.5～1.5级		1.5～1.0级		1.5～1.0级
测量范围	标准量程		标准量程或扩展量程		标准量程或扩展量程
显示器	无		有		有
温压补偿	无		无		有
通讯接口	无		无		RS485
实时记录	无		无		有
仪表材质	铝合金或不锈钢		铝合金或不锈钢		铝合金或不锈钢
防爆等级	ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP65		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN25～DN300		DN25～DN300		DN25～DN300
安装方式	法兰安装		法兰安装		法兰安装
介质温度	-20℃～80℃		-20℃～80℃		-20℃～80℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃

六、产品选型

型号							说明
RL-LWQ	□	—□	□	/□	/□	/□	说明
仪表类型	N						传感器型：+12V或24V供电，输出三线制脉冲信号
	A						变送器型：+24V供电，输出二线制4～20mA
	B						智能型：锂电池供电，现场显示无信号输出
	C						智能型：+24V供电，现场显示并输出二线制4～20mA
	D						全智能型：温压补偿一体化，现场显示并远传信号
公称通径及量程范围		25					DN 25mm
		40					DN 40 mm
		50					DN 50 mm
		65					DN 65 mm
		80					DN 80 mm
		100					DN 100 mm
		125					DN 125 mm
		150					DN 150 mm
		200					DN 200 mm
		250					DN 250 mm
		300					DN 300 mm
量程范围			W(x)				扩展量程范围，请参照Px页表2选择
量程范围			S(x)				标准量程范围，请参照Px页表2选择
表体材质				S			不锈钢
表体材质				L			铝合金
机芯材质					S		防腐ABS
机芯材质					L		铝合金
						N	无特殊结构
						A	氧气专用
						B	压缩空气专用

选购指南：厂家在选型时，应根据管道公称压力、介质、*高压力、介质温度、介质组分（比如天然气、各类气体）情况、流量范围及信号输出要求合理选择流量计的型号规格。为使流量计的使用更**，流量计的使用流量范围应在(20%～80%)Qmax范围内比较合适。
