卫生型涡轮流量计

产品名称:卫生型涡轮流量计

产品报价:

产品特点: 一、产品概述 LWGY系列卫生型涡轮流量计是一种**应用于制药、食品、饮料等行业,作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢(316L)···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

卫生型涡轮流量计的详细资料:

一、产品概述
LWGY系列卫生型涡轮流量计是一种**应用于制药、食品、饮料等行业,作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢(316L)制成,机芯部分使用特种材质,具有良好的防腐蚀、防锈能力。整表结构突破传统工艺,采用良好的防腐能力。大大提高了仪表的精确度和重复性。专门为制药、饮料行业设计,采用快装式连接结构,方便清洗图1所示。

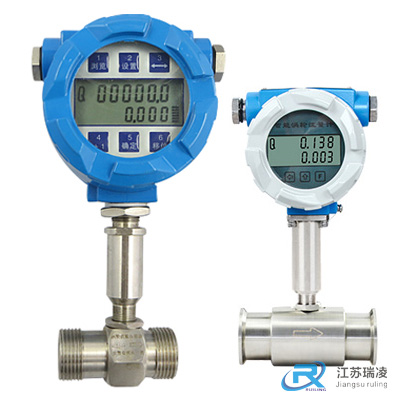

图1
二、产品特点
1、传感篇硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。
2、结构简单、牢固拆装方便。
3、采用快装式结构,方便清洗
4、测量范围宽,下限流速低。
5、压力损失小,重复性好,精度可达0.5%。
6、具有较好的抗电磁干扰和抗震动能力。


三、技术性能:表1

仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级 ±0.5%R
量程比 1:10;1:15;1:20
仪表材质 304不锈钢、316(L)不锈钢等
被测介质温度(℃) -20~+120℃
环境条件 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
输出信号 4-20mADC电流信号(LWGY-□C型)
供电电源 LWGY-□B型:自带锂电池供电(可连续使用3年);LWGY-□C型:+24VDC
信号传输线 2×0.3(二线制)
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5(LWGY-□C型)
防爆等级 ExdIIBT6
防护等级 IP65


四、测量范围及工作压力:表2

仪表口径(mm) 正常流量范围(m3/h) 扩展流量范围(m3/h) 常规耐受压力(MPa) 特制耐压等级(MPa)(法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 6.3 12、16、25
DN 6 0.1~0.6 0.06~0.6 6.3 12、16、25
DN 10 0.2~1.2 0.15~1.5 6.3 12、16、25
DN 15 0.6~6 0.4~8 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 25 1~10 0.5~10 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 32 1.5~15 0.8~15 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 40 2~20 1~20 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 50 4~40 2~40 2.5 4.0、6.3、12、16、25
DN 65 7~70 4~70 2.5 4.0、6.3、12、16、25
DN 80 10~100 5~100 2.5 4.0、6.3、12、16、25
DN 100 20~200 10~200 2.5 4.0、6.3、12、16、25
DN 125 25~250 13~250 1.6 2.5、4.0
DN 150 30~300 15~300 1.6 2.5、4.0
DN 200 80~800 40~800 1.6 2.5、4.0

五、公称通径: 表3
型号 公称通径 (mm) L(mm) H(mm) G Lˊ(mm) D(mm) d(mm) 孔数
LWGY-4 4 275 145 G1/2 215
LWGY-6 6 275 145 G1/2 215
LWGY-10 10 455 165 G1/2 350
LWGY-15 15 75 173 G1   Ф65 Ф14 4
LWGY-25 LWGY-32 25 32 100 140 180 G5/4 G2   Ф85 Ф100 Ф14 4
LWGY-40 40 140 178 G2   Ф14   4
LWGY-50 50 150 252     Ф125 Ф18 4
LWGY-80 80 200 287     Ф160 Ф18 8
LWGY-100 100 220 322     Ф180 Ф18 8
LWGY-150 150 300 367     Ф250 Ф25 8
LWGY-200 200 360 415     Ф295 Ф23 12

六、产品选型表:表4

型    号 说    明
RL-LWGY─ /□ /□ /□ /□ /□ /□
公 称 通 径 4             4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h
6 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h
10 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h
15 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h
20 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h
25 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h
32 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h
40 40mm,标准量程2~20m3/h,宽量程为1~20m3/h
50 50mm,标准量程4~40m3/h,宽量程为2~40m3/h
65 65mm,标准量程7~70m3/h,宽量程为4~70m3/h
80 80mm,标准量程10~100m3/h,宽量程为5~100m3/h
100 100mm,标准量程20~200m3/h,宽量程为10~200m3/h
125 125mm,标准量程25~250m3/h,宽量程为13~250m3/h
150 150mm,标准量程30~300m3/h,宽量程为15~300m3/h
200 200mm,标准量程80~800m3/h,宽量程为40~800m3/h
类型 B 电池供电现场显示型
C 现场显示/4~20mA 两线制电流输出
C1 现场显示/RS485通讯协议
C2 现场显示/HART通讯协议
精度等级 05 精度0.5级
10 精度1.0级
涡 轮 类 型 W 宽量程涡轮
S 标准涡轮
材 质 S 304不锈钢
L 316(L)不锈钢
防爆 E 防爆型 (防爆等级:ExdⅡBT6)
压力等级 N 常规   (参照表2)
H(x) 高压   (参照表2)

七、卫生型流量计正确使用
1、使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
2、传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门,严禁传感器处于无液体状态时受到高速流体的冲击。
3、传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。
4、传感器不用时,应清洗内部液体,且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。
5、配用时的过滤器应定期清洗,不用时,应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。
6、传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
7、在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。

八、价格
产品的价格往往与口径、安装方式有关,卫生型涡轮流量计卡箍连接方式用的比较多广,所以价格要高点,比如DN50卫生型涡轮流量计价格1900元/台,*终价格应以现场工况为准!
