污水流量计

产品名称:污水流量计

产品报价:

产品特点: 污水流量计应用比较**,适合大、中、小口径液体测量,是各大厂家理想的污水计量仪表。 一、产品原理 污水流量计是基于法拉第电···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

污水流量计的详细资料:

污水流量计应用比较**,适合大、中、小口径液体测量,是各大厂家理想的污水计量仪表。

一、产品原理

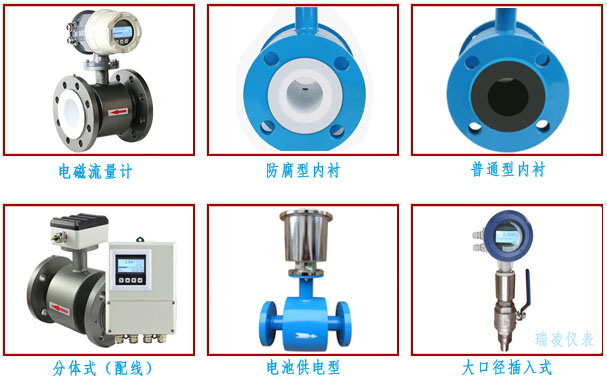

污水流量计是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量图1所示。


图1

二、产品特点
1、转换显示器采用16位高性能微处理器,2×16LCD显示,参数设定方便,编程可靠
2、双向测量系统,内装三个积算器可分别显示:正向流量、反向流量及正、反向流量之差的总量
3、转换显示器有多种输出:电流、脉冲、数字通讯、HART、485通讯协议
4、传感器本体与电极有多种材料可选
5、体积小、重量轻、运输、安装方便,可实现不断流维护、拆装

三、衬里选型表
衬里材料 主要性能 *高介质温度 适用范围
一体型 分离型
聚四氟乙烯(F4) 是化学性能很稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 250℃
 (需特殊订货)
1、浓酸、碱等强腐蚀性介质。
2、卫生类介质。
聚全氟乙丙烯(F46) F4,耐磨性、抗负压能力高于F4。 同上
聚氟合乙烯(Fs) 适用温度上限较聚四氟乙烯低,但成本也较低。 80℃
聚氯丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好。
2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
80℃ 120℃
(需特殊订货)
水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶 1、耐磨性能极强。 80℃ 中性强磨损的矿浆、煤浆、泥浆
2、耐腐蚀性能较差。

四、电极选型表
电极材料 耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fc+、Cu+下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc+、Cu+)时,则腐蚀大为降低。
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
铂/钛合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

五、流量口径对照表
口径mm 流量范围m³/h 口径mm 流量范围m³/h
DN10 0.16~2.5 DN400 250~4000
DN15 0.4~6 DN500 400~6000
DN20 0.6~12 DN600 600~10000
DN25 1.0~16 DN700 800~12000
DN32 1.6~25 DN800 1000~16000
DN40 2.5~40 DN900 1200~20000
DN50 4.0~60 DN1000 1600~25000
DN65 6.0~120 DN1200 2500~30000
DN80 10~160 DN1400 3000~50000
DN100 16~250 DN1600 3000~60000
DN125 25~400 DN1800 5000~60000
DN150 40~600 DN2000 6000~100000
DN200 60~1000 DN2200 1367.78~136778.4
DN250 100~1600 DN2400 1627.78~162777.6
DN300 160~2500 DN2600 1910.38~191037.6
DN350 200~3000 DN2800 2306.56 ~ 236062.8

六、选型对照表
型号 口径
LDE 10~2600
    代号 安装形式
Y 一体式
F 分体式
  代号 转换器型号
ZA 圆形
ZB 方形(仅适用于分体式)
  代号 供电形式
AC (交流)220V AC 50Hz(90~245V AC 50Hz)
DC (直流)24V DC (20~36V DC)
LD 锂电池供电(不带信号输出)
  代号
  I
  f
  Rs
  H
  C
    介质温度
≤65℃
≤120℃
≤180℃(仅适用于分体式)
代号 内衬材质
NE 氯丁橡胶(≤65℃)
PVC 聚氯乙烯(≤70℃)
PU 聚氨酯 耐磨(≤80℃)
PTFE 聚四氟乙烯(≤180℃)
  代号 电极材质
316L 不锈钢
HC 哈氏合金C
Ti
Ta
Pt
温馨提示:流量计选型必备,介质,口径(流量范围)、电极材质、衬里材质、安装要求

七、产品价格
各个污水流量计厂家价格都不一样,比如DN25污水流量计价格2600元/台,有的厂家报价偏高,有的偏低。其实影响价格的走势有很多,比如介质污水,污水里面含酸碱成份不一样价格也不一样,腐蚀性过大内衬必须要衬四氟,那么四氟内衬肯定要比普通内衬贵,所以价格报的准提供的参数必须要全。

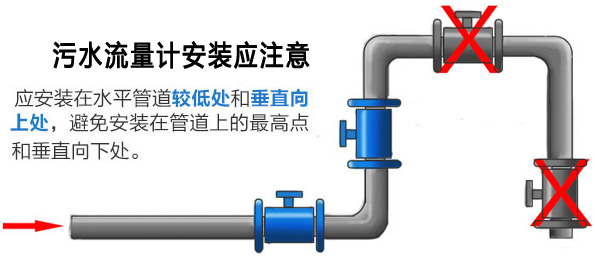

八、安装注意事项(图片展示)
正确的安装有助于污水流量计的测量精度,错误的安装会影响污水流量计的稳定性,**性,以下是安装注意事项图2所示。


图2
