电磁流量计

产品名称:电磁流量计

产品报价:

产品特点: 一、产品原理 LDE-RL电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。它集智能化、小型轻量一体化,多功能、高精度、高可靠性为一体的流量仪表产品。在···

免费咨询:0517-86802259

发邮件给我们:406680577@qq.com

电磁流量计的详细资料:

一、产品原理

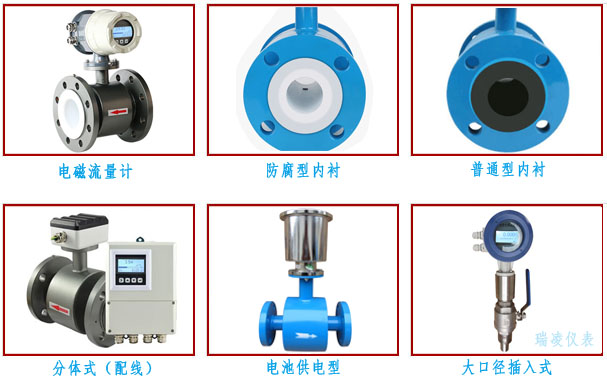

LDE-RL电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。它集智能化、小型轻量一体化,多功能、高精度、高可靠性为一体的流量仪表产品。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用。电磁流量计是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量图1所示。


图1

二、性能特点
1、抗干扰力强,几乎不受外界干扰
2、测量不受流体密度、粘度、温度、压力和电导率变化的影响
3、测量管内无阻流部件无压损、直管段要求低。
4、管道内无可动部件,无阻流部件,测量几乎没有负压压力损失
5、具有自检与自诊断功能
6、在现场可根据用户实际需求在线修改量程

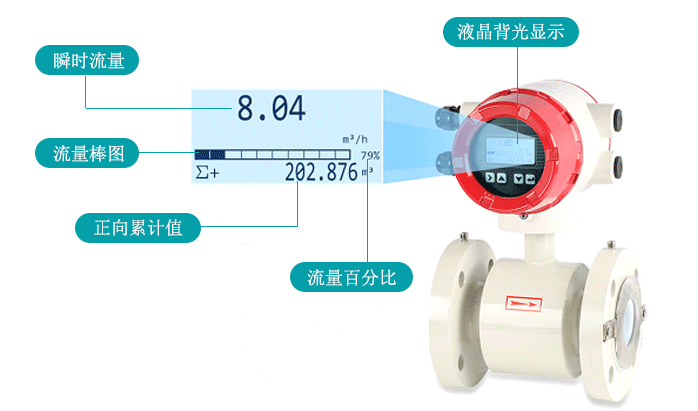

三、表头功能

1、液晶背光显示
2、瞬时流量、累计流量计、显示流量百分比图2所示
3、一键查询净累计值、正向累计值、负向累计值、当前电导率等效值
4、多单位可切换(L、m³、Kg、t/s、min、h)
5、485通讯远传读取数据


图2

四、衬里选型
衬里材料 主要性能 *高介质温度 适用范围
一体型 分离型
聚四氟乙烯(F4) 是化学性能很稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 250℃
 (需特殊订货)
1、浓酸、碱等强腐蚀性介质。
2、卫生类介质。
聚全氟乙丙烯(F46) F4,耐磨性、抗负压能力高于F4。 同上
聚氟合乙烯(Fs) 适用温度上限较聚四氟乙烯低,但成本也较低。 80℃
聚氯丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好。
2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
80℃ 120℃
(需特殊订货)
水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶 1、耐磨性能极强。 80℃ 中性强磨损的矿浆、煤浆、泥浆
2、耐腐蚀性能较差。

五、电极选型
电极材料 耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fc+、Cu+下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc+、Cu+)时,则腐蚀大为降低。
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
铂/钛合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

六、流量口径对照表
口径mm 流量范围m³/h 口径mm 流量范围m³/h
DN10 0.16~2.5 DN400 250~4000
DN15 0.4~6 DN500 400~6000
DN20 0.6~12 DN600 600~10000
DN25 1.0~16 DN700 800~12000
DN32 1.6~25 DN800 1000~16000
DN40 2.5~40 DN900 1200~20000
DN50 4.0~60 DN1000 1600~25000
DN65 6.0~120 DN1200 2500~30000
DN80 10~160 DN1400 3000~50000
DN100 16~250 DN1600 3000~60000
DN125 25~400 DN1800 5000~60000
DN150 40~600 DN2000 6000~100000
DN200 60~1000 DN2200 1367.78~136778.4
DN250 100~1600 DN2400 1627.78~162777.6
DN300 160~2500 DN2600 1910.38~191037.6
DN350 200~3000 DN2800 2306.56 ~ 236062.8

七、产品选型
型号 口径
LDE 10~2600
    代号 安装形式
 Y  一体式
 F  分体式
   代号 转换器型号
 ZA  圆形
 ZB  方形(仅适用于分体式)
   代号 供电形式
 AC (交流)220V AC 50Hz(90~245V AC 50Hz)
 DC (直流)24V DC (20~36V DC)
 LD 锂电池供电(不带信号输出)
   代号
   I
   f
   Rs
   H
   C
     介质温度
 ≤65℃
 ≤120℃
 ≤180℃(仅适用于分体式)
 代号 内衬材质
 NE 氯丁橡胶(≤65℃)
 PVC 聚氯乙烯(≤70℃)
 PU 聚氨酯 耐磨(≤80℃)
 PTFE 聚四氟乙烯(≤180℃)
   代号  电极材质
 316L  不锈钢
 HC  哈氏合金C
 Ti  钛
 Ta  钽
 Pt  铂
温馨提示:流量计选型必备,介质,口径(流量范围)、电极材质、衬里材质、安装要求

八、电磁流量计优缺点对照表
电磁流量计
   优点 缺点
 1    在测量管内没有可动部件和阻碍流体流动的节流部件,当流体通过流量计时不会引起任何附加的压力损失 它只能测量导电介质的液体流量,不能测量非导电介质的流量
 2 电磁流量计只需经水标定后,就可用来测量其它导电性液体的流量 不能用来测量气体、蒸汽以及含有大量气体的液体
 3 其量程比可达20:1,有的甚至可达100:1的量程比。 管道内介质必须是满管,不能测量非满管
 4 无机械惯性,反应灵敏,可以测量瞬时脉动流量,正反两个方向的流量 只能测DN10以上管道,不适用小口径
 5 可测量腐蚀性介质、赃污介质及悬浊性液固两相流的流量 不能测氢氟酸介质

九、安装规范
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处;
2、应安装在管道上上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器**不能安装在泵的进出口处,应安装在泵的出口处。

十、产品价格
电磁流量计厂家它们报价是不一样的。有高、有低价格不等, 不同的型号、压力、介质、安装方式等是影响价格的关键因素。比如DN150口径电磁流是计,介质污水、压力1.6MPA、法兰安装价格2800元/台,如果介质是强酸价格又不一样,价格在3650元/台,所以同一型号的参数应以现场参数为准。
